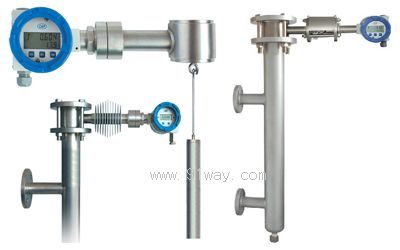

产品名称: UFR-68-T00浮筒式液位计
型号规格: UFR-68-T00浮筒式液位计
  放大图片 放大图片
产品类别: 常规产品 -- 仪器仪表 -- 液位计
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
UFR-68-T00浮筒式液位计产品详细说明:
UFR-68-T00浮筒式液位计是连续测量液体液位的物位仪表,广泛应用于石油、化工、电力等具有Ⅱ类A、B、C级T1~T5具有爆炸性气体行业。UTD系列电动浮筒液位变送器有两种型号,模拟型和智能型。模拟型UTD-0,采用国外多种仪表特长,结合国内具体情况研制而成。仪表可靠性高,抗干扰能力强。变送器由微处理器进行信号处理,量程范围调节宽,零点可任意迁移。具有故障自诊断、双向通讯等功能。

结构原理
  变送器由检测、转换和变送三部分组成。
  检测部分:是根据阿基米德定律设计的,当被测液体液位发生变化时,浮筒浸在液体中的体积与浮子成正比。因此,检测出浮筒所受的浮力,也就间接地检测了液位的高度。
  转换部分:浮筒浸在液体中受到浮力作用,以扭力管、扭力杆传递,使差动变压器输出相应的电压信号。
  变送部分:电路板将输入的电压信号转换放大后,输出标准的4~20mA电流信号。智能型仪表将输入的电压信号经A/D转换送给微处理器,经微处理器运算处理转换成对应的4~20mA模拟信号和用HART协议与DCS主机通讯。

UFR-68-T00浮筒式液位计技术参数

供电电源:24VDC
输出信号:模拟型0  4~20mA
     智能型1  4~20mA+HART
负载电阻:≤600Ω
精度等级:1.0级
环境温度:-40~70℃
相对湿度:≤85%
介质比重:0.4~1.4(介质比重差≥0.1)
测量范围:300~3000mm
出 线 口:M20×1.5内螺纹
公称压力:4.0MPa,6.3MPa,10.0MPa,16.0MPa
公称通径:DN40;DN80
法兰标准:JB/T82.2-94;HG20592-97
防爆标志:diaⅡCT5
材 质:浮 筒 1Cr18Ni9Ti、316L
    外 筒 碳钢、1Cr18Ni9Ti、316L
产品标准:GB/T13969-1992
UFR-68-T00浮筒式液位计
