FBZC粉尘防爆操作柱(DIP)产品详细说明：

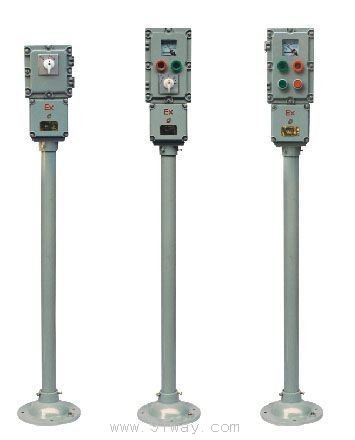

FBZC粉尘防爆操作柱(DIP)

1. 可燃性粉尘危险场所：20区、21区、22区；2. 导电性或非导电性粉尘环境。
1. 铸铝合金压铸外壳，表面喷塑；2. 内装万能转换开关、按钮、电流表、指示灯等；
3. 旋钮取代按钮，一孔取代多孔；4. 30多种功能由用户选择；
5. 电流表量程由用户指定；6. 钢管或电缆布线；
7. 可根据用户要求特制。

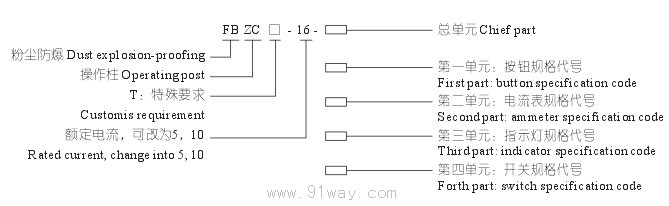

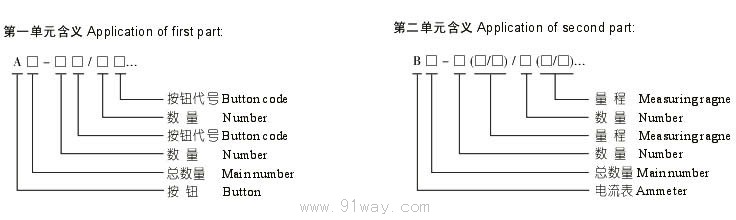

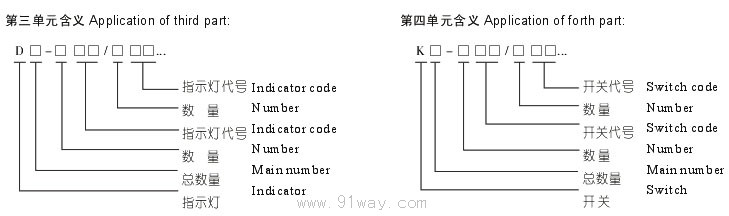

FBZC粉尘防爆操作柱(DIP)型号含义：

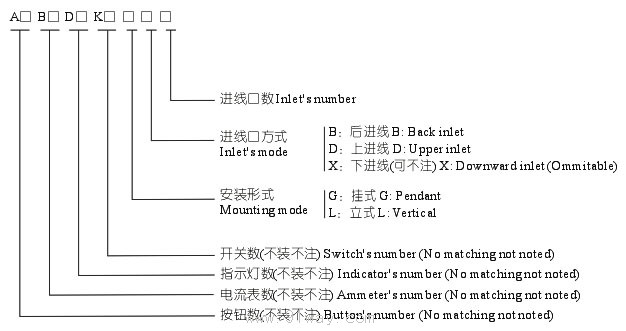

总单元含义：




主要技术参数：

额定电压 Rated voltage(V)	额定电流 Rated current(A)	防爆标志 Explosion- proofing marker	最高表面温度 Maximum surface temperature (℃)	防护等级 Protection category	防腐等级 Cosion-proofing grade	进线口螺纹 Inlet's thread	电缆外径（mm） Cable's outside diameter
380	5, 10, 16	DIPB20TBT5	100	IP54 IP65	F1, F2	G1 G3/4	Φ12~Φ18 Φ10~Φ15

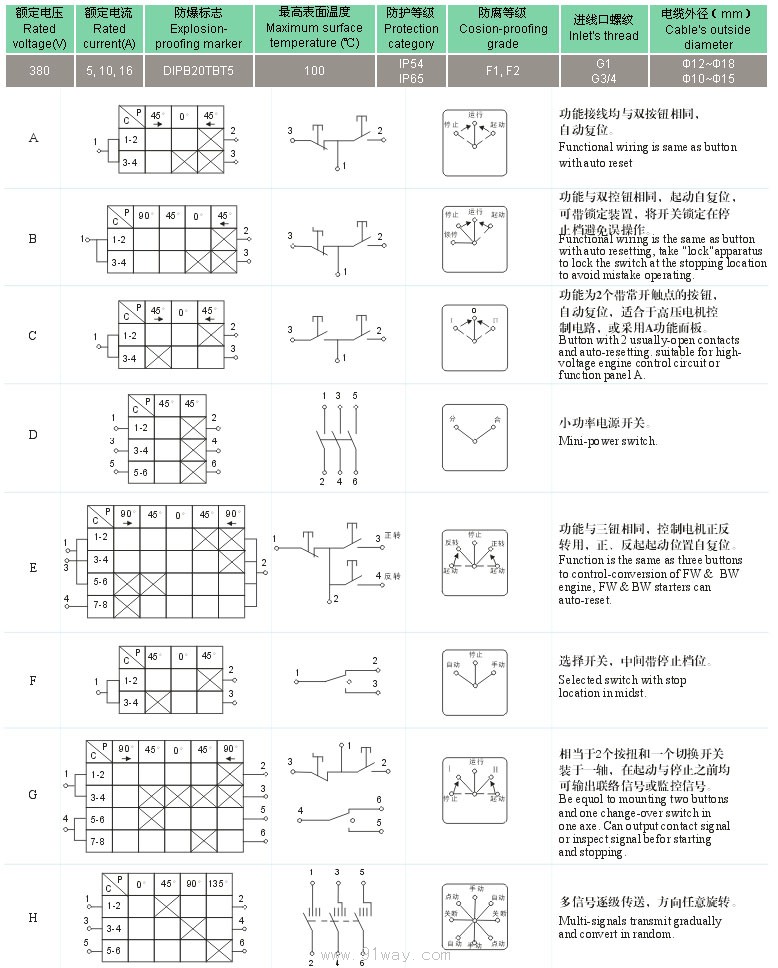

FBZC控制开关功能图：

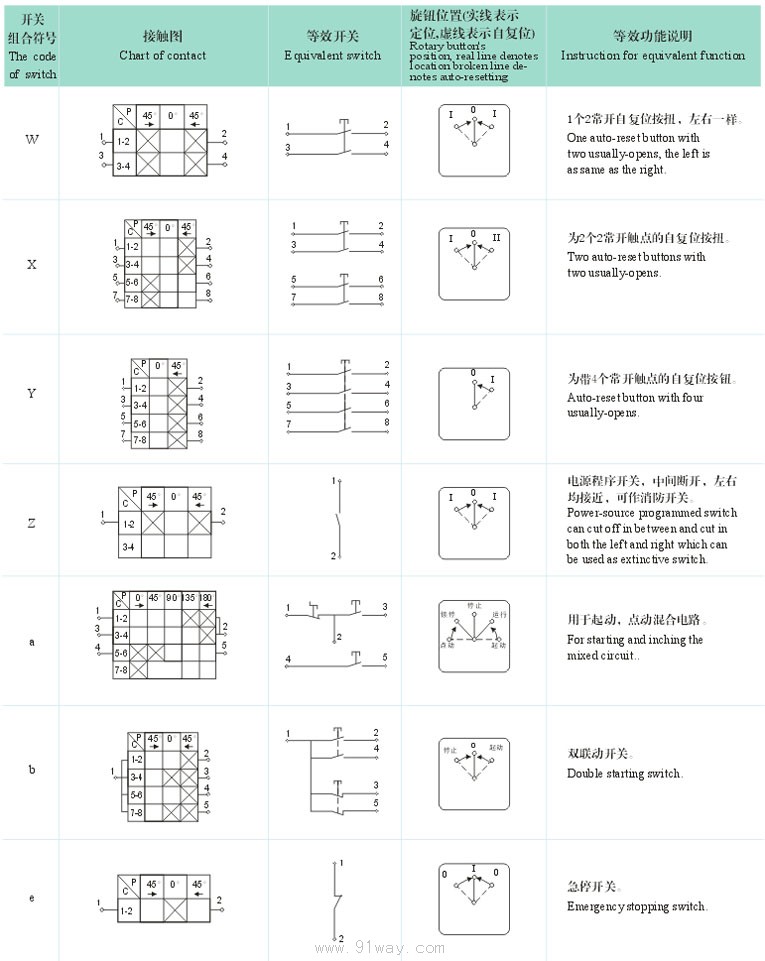

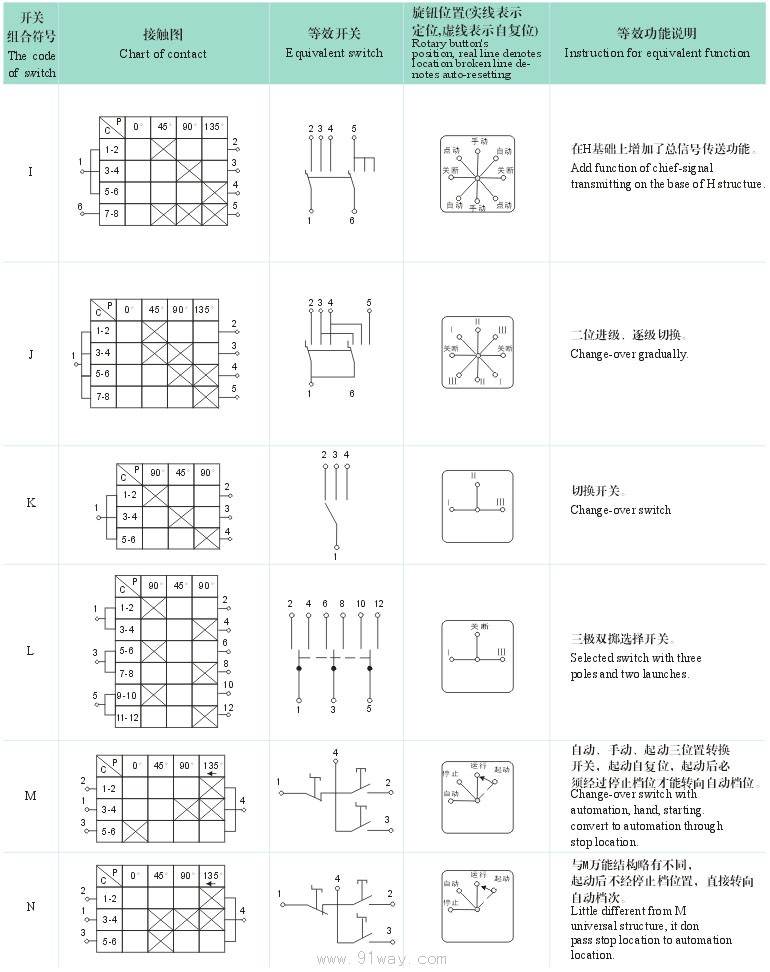

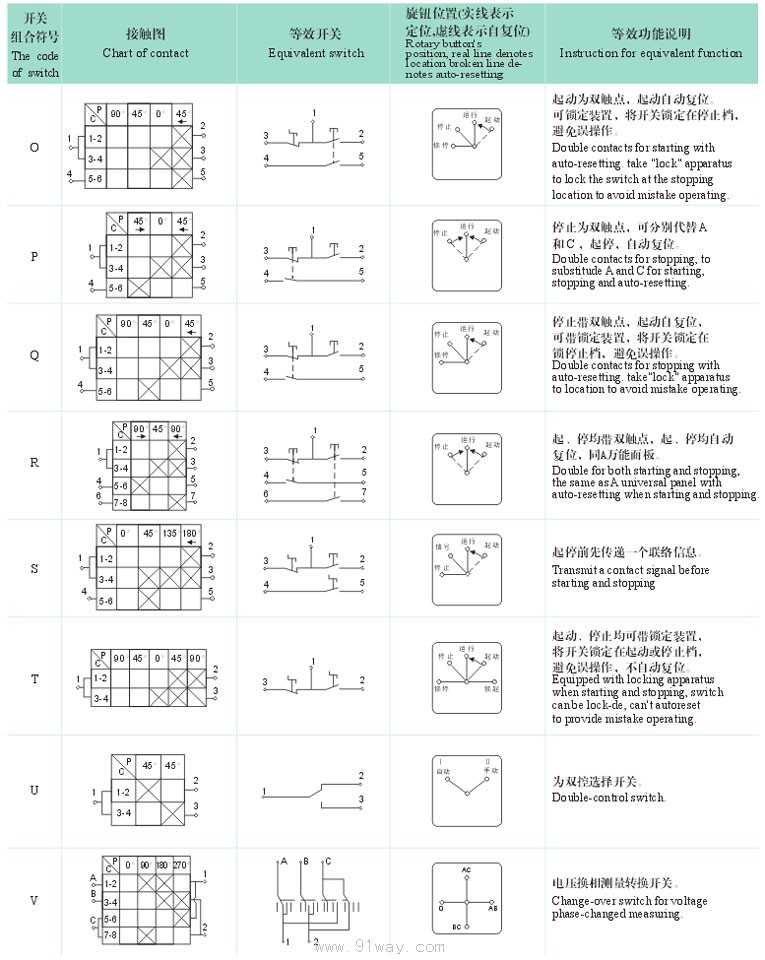

BKL （B、C）Z-16控制开关功能图：



BKL （B、C）Z-16控制开关功能图：
