BZX8038防爆控制箱(操作柱)(ⅡC)产品详细说明：

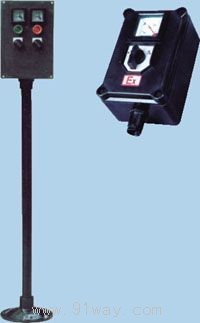

BZX8038防爆控制箱(操作柱)(ⅡC)

1. 爆炸性气体环境危险场所：1区、2区；
2. 可燃性气体、蒸气级别：ⅡA、ⅡB、ⅡC；
3. 温度组别：T1~T6；
4. 户内、户外 (IP65)。
1. 外壳内装隔爆型元件；
2. 外壳采用玻璃纤维增强不饱合聚脂树脂压制而成，具有外形美观、耐腐蚀、抗静电，耐冲击及热稳定性好等优良性能；
3. 隔爆型控制开关具有结构紧凑、可靠性好、体积小、通断能力强、寿命长等优点；
4. 控制开关触头接触型式和操作位置除表中所列品种外，还可根据用户要求特殊选择；
5. 元件排列组合可按用户要求随意组合；
6. 所有的坚固件都采用不锈钢螺钉；
7. 电缆布线
8. 符合GB3836-2000、IEC60079, GB12476.1-2000、IEC61241标准要求。

开关 组合 符号	接触图 Chart of contact	等效开关 Equivalent switch	旋钮位置(实线表示 定位,虚线表示自复位)	等效功能说明
A				功能接线均与双按钮相同， 自动复位。
B				功能与双控钮相同，起动自复位， 可带锁定装置，将开关锁定在停 止档避免误操作。
C				功能为2个带常开触点的按钮， 自动复位，适合于高压电机控 制电路，或采用A功能面板。 Button with 2 usually-open contacts and auto-resetting. suitable for high- voltage engine control circuit or function panel A.
D				小功率电源开关。 Mini-power switch.
E				功能与三钮相同，控制电机正反 转用，正、反起起动位置自复位。
F				选择开关，中间带停止档位。
G				相当于2个按扭和一个切换开关 装于一轴，在起动与停止之前均 可输出联络信号或监控信号。
H				多信号逐级传送，方向任意旋转。 Multi-signals transmit gradually and conver

开关 组合符号	接触图 Chart of contact	等效开关 Equivalent switch	旋钮位置(实线表示 定位,虚线表示自复位) Rotary button’s position, real line denotes location broken line de- notes auto-resetting	等效功能 说明
I				在H基础上增加了总信号传送功能。
J				二位进级、逐级切换。 Change-over gradually.
K				切换开关。
L				三极双掷选择开关。
M				自动、手动、起动三位置转换 开关，起动自复位，起动后必 须经过停止档位才能转向自动档位。
N				与M万能结构略有不同， 起动后不经停止档位置，直接转向 自动档次。 .

开关 组合符号	接触图 Chart of contact	等效开关 Equivalent switch	旋钮位置(实线表示 定位,虚线表示自复位)	等效功 能说明
O				起动为双触点，起动自动复位。 可锁定装置，将开关锁定在停止档， 避免误操作。
P				停止为双触点，可分别代替 A 和 C ，起停，自动复位。
Q				停止带双触点，起动自复位， 可带锁定装置，将开关锁定在 锁停止档，避免误操作。 .
R				起、停均带双触点，起、停均自动 复位，同A万能面板。
S				起停前先传递一个联络信息。
T				. 起动、停止均可带锁定装置， 将开关锁定在起动或停止档， 避免误操作，不自动复位。
U				为双控选择开关。 Double-control switch.Z
V				电压换相测量转换开关。

开关 组合符号	接触图	等效开关	旋钮位置(实线表 示 定位,虚线 表示自复位)	等效功能说明
W				1个2常开自复位按扭，左右一样。
X				为2个2常开触点的自复位按扭。
Y				为带4个常开触点的自复位按钮。
Z				电源程序开关，中间断开，左右 均接近，可作消防开关。
A				用于起动，点动混合电路。
B				双联动开关。
C				急停开关。

外形 Outline	方案外形图 Outline of project	内装元件 Inner element	型号

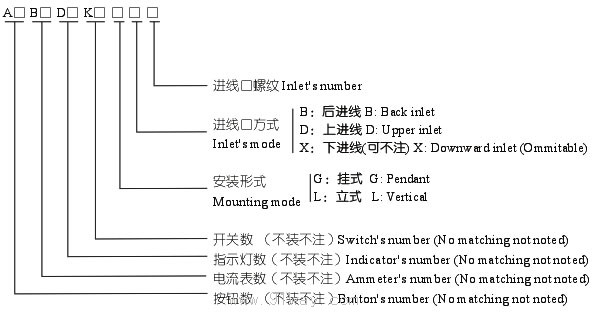

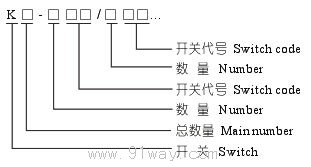

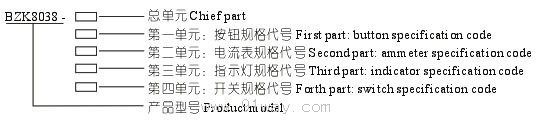

		一个控制开关 请指定:开关代号(开关代号详见P112～115)。	BZK8038-K1 K1-1□ “□”为元件代号(详见P118) 订货时请注明

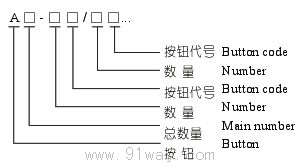

		二组按钮 请指定:按钮头的颜色和功能。 .	BZK8038-A2 A2-□□/□□ “□”为元件代号(详见P125) 订货时请注明

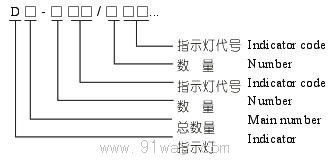

		一个控制开关 两个指示灯(一红一绿) 请指定：开关代号(开关代号详见P112)。	BZK8038-D2K1 D2-□□/□□ K1-1□ “□”为元件代号(详见P125,118) 订货时请注明

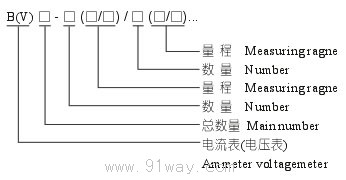

		一个72型电流表(或一个电压表) 一个控制开关 请指定：表量程、 开关代号(开关代号详见P112)	BZK8038-B1K1 B1-□/□ K1-□ “□”为元件代号(详见P118) 订货时请注明
		一个72型电流表(或一个电压表) 两组按钮 请指定：表量程。	BZK8038-K2 K2-1□/□ “□”为元件代号(详见P125) 订货时请注明

外形 Outline	方案外形图 Outline of project	内装元件 Inner element	型号 Type
	BZK8038-K2(二万能)	两个控制开关 请指示：开关代号(开关代号详见p112)。 Two control switches Please specify: switch code (it to be seen Page112)	BZK8038-K2 k2-1□/1□ “□”为元件代号(详见P118) 订货时请注明 "□" is element code (see Page 118), please noted when ordering
	BZK8038-A3B1(三钮一表)	一个电流表(或一个电压表) 三组按钮 请指定：表量程，按钮的形式和功能。 one ammeter (or one voltmeter) three buttons please specify: meter’s measuring range, button’s type and function.	BZK8038-A3B1 A3-□□/□□/□□ B1-1(□/□) “□”为元件代号(详见P125) 订货时请注明 "□" is element code (see Page 125), please noted when ordering
	(两灯两钮 两万能)BZK8038-A2D2K1	两个批示灯(一红一绿) 两组按钮，一个控制开关 请指定：指示灯的电压， 开关代号(开关代号详见P112)。 two indicators (one red one green) two buttons, one control switch please specify: indicator’s color and voltage, switch code (it to be seen page112)	BZK8038-A2D2K1 A2-□□/□□ D2-□□□/□□□ K1-1□ “□”为元件代号(详见P125,118) 订货时请注明 "□" is element code (see Page 125,118), please noted when ordering
	BZK8038-A6D3(六钮三灯)	三个指示灯 六组按钮 请指定：指示灯的颜色、电压。 three indicators six buttons please specify: indicator color and voltage.	BZK8038-A6D3 D6-□□/□□ A3-□□□/□□□ “□”为元件代号(详见P125) 订货时请注明 "□" is element code (see Page 125), please noted when ordering
	BZK8038-A4D2(四钮两灯)	二个指示灯 四组按钮 请指定：指示灯的颜色、电压。 Two indicators Four buttons Please specify: indicator’s color and voltage.	BZK8038-A4D2 A4-□□/□□... D2-□□□/□□□... “□”为元件代号(详见P125) 订货时请注明 "□" is element code (see Page 125), please noted when ordering

外形 Outline	方案外形图 Outline of project	内装元件 Inner element	型号 Type
	BZK8038-A2B1D2 (两灯两钮一表)	一个72型电流表(或一个电压表) 两个指示灯，两组按钮 请指定:表量程、指示灯的电压。 One 72 type ammeter (voltmeter) Two indicators, two buttons Please specify: meter’s measuring range, Indicator’s voltage.	BZK8038-A2B1D2 A2-□□/□□ B1-□/□ D2-□□□/□□□ “□”为元件代号(详见P125) 订货时请注明 "□" is element code (see Page 125), please noted when ordering
	BZK8038-B1D2K1(两表一万能)	一个72型电流表(或一个电压表) 两组按钮，一个控制开关 请指定:表量程， 开关代号(开关代号详见P112) One 72 type ammeter (voltmeter) Two indicators, one control switch please specify: meter’s measuring range, Switch code (it to be seen page112)	BZK8038-B1D2K1 B1-1(□/□) D2-1□□/1□□ K1-1□ “□”为元件代号(详见P125,118) 订货时请注明 "□" is element code (see Page 125,118), please noted when ordering
	(两钮 一表一万能) BZK8038-A2B1K1	一个72型电流表(或一个电压表) 两组按钮，一个控制开关 请指定：表量程、 开关代号(开关代号详见P112)。 One 72 type ammeter (voltmeter) Two indicators, one control switch Please specify: meter’s measuring range, Switch code (it to be seen Page112)	BZK8038-A2B1K1 A2-□□/□□ B1-1(□/□) K1-1□ “□”为元件代号(详见P125,118) 订货时请注明 "□" is element code (see Page 125,118), please noted when ordering
	BZK8038-A4D4(四灯四钮)	四个指示灯 四组按钮 请指定：指示灯的颜色、电压。 Four indicators Four buttons Please specify: indicator color and voltage.	BZK8038-A4D4 A4-□□/□□... D4-□□□/□□□... “□”为元件代号(详见P125) 订货时请注明 "□" is element code (see Page 125), please noted when ordering
	BZK8038-A2B1D2K1	一个72型电流表(或一个电压表) 两个指示灯，两组按钮 请指定：表量程，指示灯电压, 开关代号(开关代号详见P112) One 72 type ammeter (voltmeter) Two indicators, Two indicators Please specify: meter’s measuring range, Switch code (it to be seen Page112)	BZK8038-A2B1D2K1 A2-□□/□□ B1-1(□/□) D2-1□□/1□□ K1-1□□ “□”为元件代号(详见P125,118) 订货时请注明 "□" is element code (see Page 125,118), please noted when ordering
