 产品简介：
（点击小图查看大图）
HC2系列外球面球轴承产品详细说明：
HC2系列外球面球轴承

Bearing No. Dimensions mm in. Dynamic
load
ratings N		 Static
load
ratings N		 Weight(kg)
d D B1 B C S ds G B5 d3 F
HC201 12 47 43.7 34.2 17 17.1 M6x1 4.8 13.5 33.3 3.7 12800 6650 0.29
HC201-8 1/2 1.8504 1.72 1.3465 0.6693 0.673 1/4-28UNF 0.189 0.531 1.311 0.146 12800 6650 0.29
HC202 15 47 43.7 34.2 17 17.1 M6x1 4.8 13.5 33.3 3.7 12800 6650 0.27
HC202-9 9/16 1.8504 1.72 1.3465 0.6693 0.673 1/4-28UNF 0.189 0.531 1.311 0.146 12800 6650 0.26
HC202-10 5/8 1.8504 1.72 1.3465 0.6693 0.673 1/4-28UNF 0.189 0.531 1.311 0.146 12800 6650 0.26
HC203 17 47 43.7 34.2 17 17.1 M6x1 4.8 13.5 33.3 3.7 12800 6650 0.25
HC203-11 11/16 1.8504 1.72 1.3465 0.6693 0.673 1/4-28UNF 0.189 0.531 1.311 0.146 12800 6650 0.25
HC204 20 47 43.7 34.2 17 17.1 M6x1 4.8 13.5 33.3 3.7 12800 6650 0.23
HC204-12 3/4 1.8504 1.72 1.3465 0.6693 0.673 1/4-28UNF 0.189 0.531 1.311 0.146 12800 6650 0.23
HC205 25 52 44.4 34.9 17 17.5 M6 x1 4.8 13.5 38.1 3.9 14000 7850 0.27
HC205-13 13/16 2.0472 1.748 1.374 0.6693 0.689 1/4 -28UNF 0.189 0.531 1.5 0.154 14000 7850 0.32
HC205-14 7/8 2.0472 1.748 1.374 0.6693 0.689 1/4 -28UNF 0.189 0.531 1.5 0.154 14000 7850 0.31
HC205-15 15/16 2.0472 1.748 1.374 0.6693 0.689 1/4 -28UNF 0.189 0.531 1.5 0.154 14000 7850 0.29
HC205-16 1 2.0472 1.748 1.374 0.6693 0.689 1/4 -28UNF 0.189 0.531 1.5 0.154 14000 7850 0.27
HC206 30 62 48.4 36.5 19 18.3 M8 x1 6 15.9 44.5 5 19510 11300 0.45
HC206-17 1-1/16 2.4409 1.906 1.437 0.748 0.72 5/16-24UNF 0.236 0.626 1.752 0.197 19510 11300 0.5
HC206-18 1-1/8 2.4409 1.906 1.437 0.748 0.72 5/16-24UNF 0.236 0.626 1.752 0.197 19510 11300 0.47
HC206-19 1-3/16 2.4409 1.906 1.437 0.748 0.72 5/16-24UNF 0.236 0.626 1.752 0.197 19510 11300 0.45
HC206-20 1-1/4 2.4409 1.906 1.437 0.748 0.72 5/16-24UNF 0.236 0.626 1.752 0.197 19510 11300 0.42
HC207 35 72 51.1 37.6 20 18.8 M8 x1 6.8 17.5 55.6 5.7 25700 15300 0.6

Bearing No. Dimensions mm in. Dynamic
load
ratings N		 Static
load
ratings N		 Weight(kg)
d D B1 B C S ds G B5 d3 F
HC207-20 1-1/4 2.8346 2.012 1 .4803 0.7874 0.74 5/16-24UNF 0.268 0.689 2.189 0.224 25700 15300 0.67
HC207-21 1-5/16 2.8346 2.012 1 .4803 0.7874 0.74 5/16-24UNF 0.268 0.689 2.189 0.224 25700 15300 0.63
HC207-22 1-3/8 2.8346 2.012 1 .4803 0.7874 0.74 5/16-24UNF 0.268 0.689 2.189 0.224 25700 15300 0.6
HC207-23 1-7/16 2.8346 2.012 1 .4803 0.7874 0.74 5/16-24UNF 0.268 0.689 2.189 0.224 25700 15300 0.57
HC208 40 80 56.3 42.8 21 21.4 M8 x 1 6.8 18.3 60.3 6.2 29500 18100 0.79
HC208-24 1-1/2 3.1496 2.217 1.685 0.8268 0.843 5/16-24UNF 0.268 0.72 2.374 0.244 29500 18100 0.84
HC208-25 1-9/16 3.1496 2.217 1.685 0.8268 0.843 5/16-24UNF 0.268 0.72 2.374 0.244 29500 18100 0.8
HC209 45 85 56.3 42.8 22 21.4 M8 x1 6.8 18.3 63.5 6.4 31600 20600 0.85
HC209-26 1-5/8 3.3465 2.217 1.685 0.8661 0.843 5/16-24UNF 0.268 0.72 2.5 0.252 31600 20600 0.96
HC209-27 1-11/16 3.3465 2.217 1.685 0.8661 0.843 5/16-24UNF 0.268 0.72 2.5 0.252 31600 20600 0.91
HC209-28 1-3/4 3.3465 2.217 1.685 0.8661 0.843 5/16-24UNF 0.268 0.72 2.5 0.252 31600 20600 0.87
HC210 50 90 62.7 49.2 24 24.6 M8 x 1 6.8 18.3 69.9 6.5 35000 23200 0.99
HC210-29 1-13/16 3.5433 2.469 1 .9370 0.9449 0.969 5/16-24UNF 0.268 0.72 2.752 0.256 35000 23200 1.14
HC210-30 1-7/8 3.5433 2.469 1 .9370 0.9449 0.969 5/16-24UNF 0.268 0.72 2.752 0.256 35000 23200 1.08
HC210-31 1-15/16 3.5433 2.469 1 .9370 0.9449 0.969 5/16-24UNF 0.268 0.72 2.752 0.256 35000 23200 1.02
HC210-32 2 3.5433 2.469 1 .9370 0.9449 0.969 5/16-24UNF 0.268 0.72 2.752 0.256 35000 23200 0.96
HC211 55 100 71.4 55.5 25 27.8 M10 x1 8 20.7 76.2 7 43500 29200 1.32
HC211-32 2 3.937 2.811 2.185 0.9843 1.094 3/8-24UNF 0.315 0.815 3 0.276 43500 29200 1.52
HC211-33 2-1/16 3.937 2.811 2.185 0.9843 1.094 3/8-24UNF 0.315 0.815 3 0.276 43500 29200 1.44
HC211-34 2-1/8 3.937 2.811 2.185 0.9843 1.094 3/8-24UNF 0.315 0.815 3 0.276 43500 29200 1.37

Bearing No. Dimensions mm in. Dynamic
load
ratings N		 Static
load
ratings N		 Weight(kg)
d D B1 B C S ds G B5 d3 F
HC211-35 2-3/16 3.937 2.811 2.185 0.9843 1.094 3/8-24UNF 0.315 0.815 3 0.276 43500 29200 1.29
HC212 60 110 77.8 61.9 27 31 M10 x1 8 22.3 84.2 7.6 47700 32900 1.88
HC212-36 2-1/4 4.3307 3.063 2.437 1.063 1.22 3/8-24UNF 0.315 0.878 3.315 0.299 47700 32900 2.04
HC212-37 2-5/16 4.3307 3.063 2.437 1.063 1.22 3/8-24UNF 0.315 0.878 3.315 0.299 47700 32900 1.95
HC212-38 2-3/8 4.3307 3.063 2.437 1.063 1.22 3/8-24UNF 0.315 0.878 3.315 0.299 47700 32900 1.9
HC212-39 2-7/16 4.3307 3.063 2.437 1.063 1.22 3/8-24UNF 0.315 0.878 3.315 0.299 47700 32900 1.77
HC213 65 120 85.7 68.6 28 34.1 M10 x1 8.5 23.5 86 8.5 57500 40000 2.41
HC213-40 2-1/2 4.7244 3.374 2.7008 1.1024 1.343 3/8-24UNF 0.335 0.925 3.386 0.335 57500 40000 2.51
HC213-41 2-9/16 4.7244 3.374 2.7008 1.1024 1.343 3/8-24UNF 0.335 0.925 3.386 0.335 57500 40000 2.4
HC214 70 125 85.7 68.6 29 34.1 M10 x1 8.5 23.5 90 8.9 60800 45000 2.55
HC214-42 2-3/8 4.9213 3.374 2.7008 1.1417 1.343 3/8-24UNF 0.335 0.925 3.543 0.35 60800 45000 2.79
HC214-43 2-11/16 4.9213 3.374 2.7008 1.1417 1.343 3/8-24UNF 0.335 0.925 3.543 0.35 60800 45000 2.68
HC214-44 2-3/4 4.9213 3.374 2.7008 1.1417 1.343 3/8-24UNF 0.335 0.925 3.543 0.35 60800 45000 2.56
HC215 75 130 92.1 75 30 37.3 M10 x1 8.5 23.5 102 9.2 66000 49500 2.84
HC215-45 2-13/16 5.1181 3.626 2.9528 1.1811 1.469 3/8-24UNF 0.335 0.925 4.016 0.362 66000 49500 3.14
HC215-46 2-7/8 5.1181 3.626 2.9528 1.1811 1.469 3/8-24UNF 0.335 0.925 4.016 0.362 66000 49500 3.01
HC215-47 2-15/16 5.1181 3.626 2.9528 1.1811 1.469 3/8-24UNF 0.335 0.925 4.016 0.362 66000 49500 2.88
HC215-48 3 5.1181 3.626 2.9528 1.1811 1.469 3/8-24UNF 0.335 0.925 4.016 0.362 66000 49500 2.74

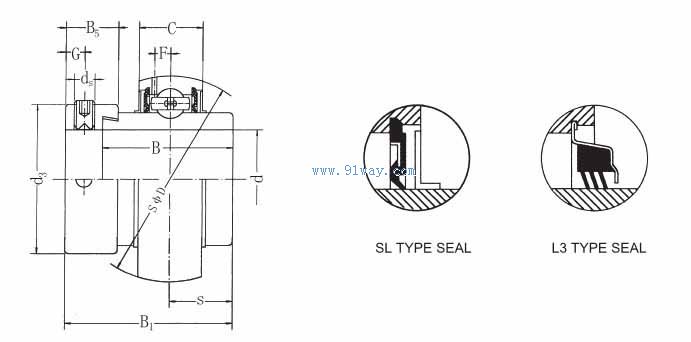

HC2系列外球面球轴承外形尺寸

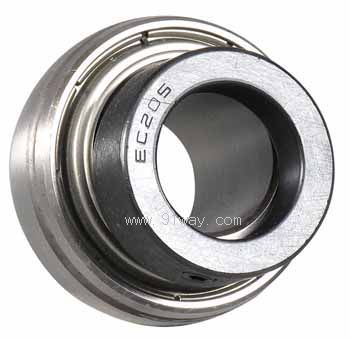

HC2系列外球面球轴承

HC2系列外球面球轴承
HC2系列外球面球轴承（示意图）
