QX1-13系列星三角起动器产品详细说明：

用途
QX1-13星三角起动器(以下简称起动器)，适用于交流50HZ，电压至380V，额定工作电流至28A，可控制电动机的最大功率至13KW以下，这类起动器用作在星形连接下起动交流三相鼠笼式感应电动机，并将电动机换接成三角形接法后，加速至额定转速以及人为地停止电动机。

适用范围及工作条件
1.周围空气湿度：I限值不超过+40℃，I限值不低于-25℃，24小时内的平均值不超过+35℃。
2.安装地点的海拔不超过1000M。
3.大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度、最湿月的月平均最大相对湿度为90%，同时该月的月均最低温度为+25℃，并考虑到因温度变化发生在产品表面上的凝露。

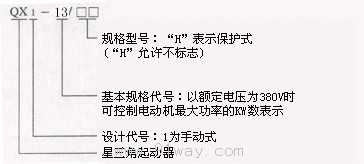

QX1-13系列星三角起动器型号及含义

QX1-13系列星三角起动器主要技术参数
1.起动器的额定值（见表1）

额定电压 V	额定电流 A	额定工作相电流 A	可控制电动机最大功率 KW
380	28	16	13

2.额定工作制分8小时工作制和反复短时工作制，反复短时工作制为起动器在该工作制下的负载因数为0.4，每小时内实现的最高操作次数为30次。
3.操作方式为手动式。防护型式为盒式防护。
4.点电压为1.05×380V，功率因数为0.35±0.05时，起动器应能承受6倍额定工作电流的20次接通和分断，起动器的机械寿命为100000次闭合和断开。
5.起动器的电寿命，在下表规定条件下应不低于100000次闭合和分断

接通条件			分断条件
电压 V	电流 A	功率因数	电压 V	电流 A	功率因数
380	4Ic	0.35±0.05	0.17×380V	4Ic	0.35±0.05

QX1-13系列星三角起动器
