QCX8(MSB)磁力起动器产品详细说明：

一、适用范围
QCX8(MSB)-9、12、16、25、30、37、45、65、85电磁起动器(以下简称起动器)是根据德国BBC公司引进技术而制造。适用于主电路交流50HZ(60Hz)额定电压至660V额定控制功率至50KW的交流电动机直接起动、停止的控制,并对电动机进行过载和断相保护。在电路电压消失时,具有失压保护功能。

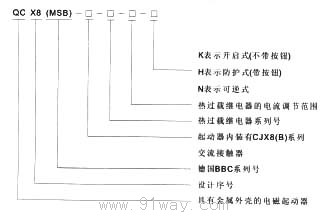

QCX8(MSB)磁力起动器型号说明

>>技术参数
1.起动器的形式；
a.其有金属外壳：
b.极数为二极；
c.灭弧介质为窄气；
d.操作机构为手动按钮。
2.起动器额定工作电流及控制三相电动机最大功率

型号	额定工作电流(A)				不同额定工作 电压下最大 控制功率(kW)
	主触头		辅助触头	热过载 继电器的常开触头 常开触头
	380V	660V	380V	380V	220V	380V 500V，660V
QC×8(MSB)9	8.5	8.5	1.2	2	2.2	4
QC×8(MSB)12	11.5	4.9			3	5.5
QC×8(MSB)16	15.5	67			4	7.5
QC×8(MSB)25	22	13			6.5	11
QC×8(MSB)30	30	17.5			9	15
QC×8(MSB)37	37	21			11	18.5
QC×8(MSB)45	44	25			13	22
QC×8(MSB)65	65	45			18.5	40
QC×8(MSB)85	85	65			25	50

3.起动器吸引线圈消耗功率:

起动器型号	起动时瞬间	吸持时
QCX8(MSB)9.12.16	60VA	9VA22W
QCX8(MSB)25.30	85VA	10VA3W
QCX8(MSB)37.45	175VA	22VA5W
QCX8(MSB)65.85	270VA	30VA7.5W

4.起动器中过载继电器整定电流调节范围:

起动器型号	热过载继电器型号	热过载继电器额定电流调节范围(A)
QCX8(MSB)9	T16	0.11-0.16 0.14-O.21 O.19-0.29 0.27-O.4 0.35-.O.52 0.42-0.63 0.55-0.83 0.70-1.O 1.3-1.8 1.5-2.1 1.7-2.4 2.1-3.0 2.7-4.0 3.4-4.5 4.O-6.O 5.2-7.5 6.3-9.0
QCX8(MSB)12	T16	7.5-11.0 9O-13.O
QCX8(MSB)16	T16	12.0-17.6
QCX8(MSB)2	T25	7.5.11 10-14 13-19 18-25
QCX8(MSB)30	T25	24-32
QCX8(MSB)37	T45	14-21 18-27 25-35 30-45
QCX8(MSB)45T45	T45	30-45
QCX8(MSB)65	Z85	12-20 17-29 25-40 35-55 45-70
QCX8(MSB)85	T85	45-70 60-100
