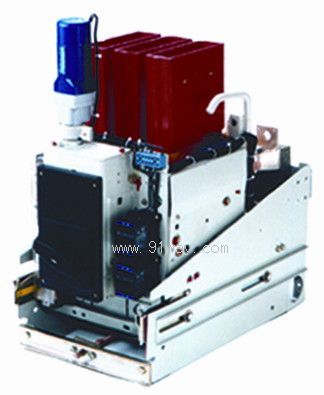

ME630型万能式断路器产品详细说明：

用途：
ME630型万能式断路器是从联邦德国AGE公司引进的产品，断路器适用于额定工作电压A.C至380V、660V、50Hz；额定工作电流630A-3900A的配电电路作不频繁转换之用、对线路及电气设备的过载，欠电压和短路进行保护。并具有分级选择保护。能直接起动电动机并保护电动机、发电机和整流装置等免受过载、短路和欠电压等不正常情况的危害。
ME系列万能式断路器（智能型）是在ME系列万能式断路器的基础上，采用带微处理机的智能脱扣单元构成，具有选择性三段保护，调试方便工作可靠。

特点
ME630型万能式断路器具有结构紧凑体积小、重量轻、系列性强。零部件互换性好，保护系统齐全，技术经济指标高，维护使用方便等特点。
技术标准与正常工作条件
符合IEC947，VDE0660，GB14048.2
型式
安装方式：固定式，抽屉式
极数： 三极、四极
操作方式
ME630型万能式断路器操作方式有右侧手动直接操作；正面手动直接操作；正面手动快速操作；电动机快速操作；电动机予储能操作五种方式。
电动机予储能带释能操作，其操作分二个过程：第一个过程为储能，只需操动储能按钮即可完成。第二个过程为闭合操作，当需要断路器闭合时，只需接通闭合操作按钮即可完成。从接到闭合令发出到闭合操作完成时间约100ms。

ME630型万能式断路器技术及电气参数
断路器技术性能

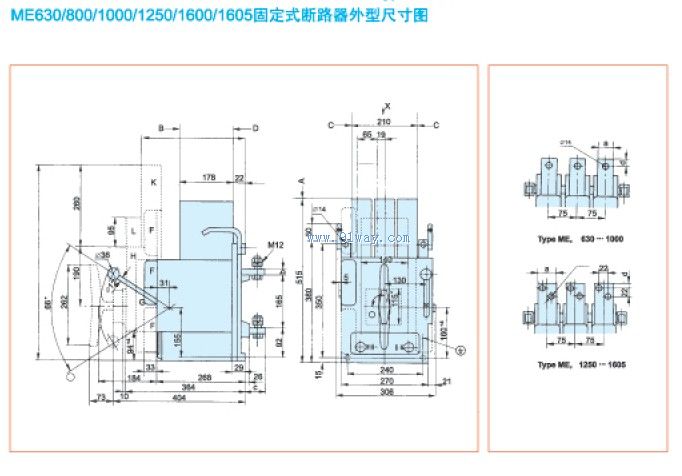

1.结构尺寸			1	2	3
2.型号			ME　 ME　 ME　 ME　 ME　 ME	ME　 ME　 ME	ME 　 ME
			630 800 1000 1250 1600 1605	2000 2500 2505	3200 3205
3.过载脱扣器整定电流调节范围A	200-300-400		● 　 ●
	350-500-630		● 　 ● 　●
	500-650-800		●
	500-750-1000		● 　 ●　　 ●
	750-1000-1250		●
	900-1400-1900		●
	1000-1500-2000		●
	1500-2000-2500			●
	1900-2400-2900			●
			●　 ●　 ●　 ●	●
4.短路短延时脱扣器整定电流调节范围KA	3-4-5		●　 ●　 ●　 ●　 ●　 ●　 ●
	5-6.5-8		●	●　 ●　　●
	8-10-12*				●
	8-12-16				●
	10-15-20		●　 ●　 ●　 ●	●
5.短路瞬时脱扣器整定电流调节范围KA	2-3-4		●　 ●　 ●　 ●　 ●　 ●　 ●
	4-5-6		●	●　 ●　 ●
	6-9-12				●
	8-12-16				●
	10-15-20
电源为上进线或下进线，短路短延时保护（延时时间300ms）COSФ=0.25，50K时，COSФ=0.280KA时，T=15ms
6.通断能力IEC 157-1，P-2， VDE 0660.o_t_co_t_co		IEC-380V	50 　50　 50　 50　 50　 50 　80 　80 　80 　80 　80
		-660V	50 　50　 50　 50　 50　 50 　80 　80 　80 　80 　80
7.接能能力	-380V		105　105　105　105　105　105　180　180　180　180　180
	-660V		50 　50　 50　 50　 50　 50 　80 　80 　80 　80 　80
8.额定短时耐受电流（1S）			30 　30　 50　 50　 50　 50 　80 　80 　80 　80 　80
9.型号			630/IV 800/IV 1000/IV 1250/IV 1600/IV 2000/IV 2500/IV
过载脱扣器整定电流调节范围A	200-300-400		●　 ●　 ●　 ●　 ●	2000/IV 2500/IV
	350-500-630		●　 ●　 ●　 ●　 ●
	500-650-800		●
	500-750-1000		●　 ●　 ●
	750-1000-1250		●
	900-1400-1900		●
	1500-2000-2500			●　 ●
	1900-2400-2900			●
短路短延时脱扣器整定电流调节范围KA	3-4-5		●　 ●　 ●　 ●　 ●
	5-6.5-8		●　 ●　 ●　 ●　 ●
	8-10-12			● 　●
短路瞬时脱扣器整定电流调节范围KA	1.5-2-3		●　 ●　 ●
	2-3-4		●　 ●　 ●　 ●　 ●
	4-6-8		●　 ●　 ●　 ●　 ●
	6-9-12			●　 ●
