LW3-12系列六氟化硫断路器

型号规格：

放大图片

产品类别：

常规产品 -- 高压电器 -- SF6气体断路器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

LW3-12系列六氟化硫断路器产品详细说明：

1、概述
LW3-12系列六氟化硫断路器是一种用SF6气体作为灭弧和绝缘介质的柱上断路器，是目前城网和农网推广使用的换代产品，其优良的性能价格比，是目前其他12KV级户外断路器不可比拟的。
LW3-12系列六氟化硫断路器是我公司严格按照GB1984-89《交流高压断路器》开发的，其电气和机械性能符合DL402-91《交流高压断路器订货技术条件》和GB11022-89《高压开关设备通用技术条件》的要求。适用于额定电压12KV，额定频率50Hz的电力系统中，供中小型电站及分支线路上作为控制和保护开关之用。
2 、特点
三级共箱式，结构简单，布置紧凑
动力输出为转动式，密封效果好。
本体内运动质量小减轻了操作功，提高了机械寿命。
旋转电弧技术的应用，提高了灭弧效率和电寿命。
本体结构的独立性，可派生出具有不同性能和安装方式的产品。
与真空和油断路器相比，在结构、重量、安全性、耐电强度、电寿命、维护和造价等方面有显著的优越性。
可根据用户需求进行特殊布置及配置不同变比的保护，测量用互感器。

3、 LW3-12系列六氟化硫断路器主要技术参数

序号	项目名称			参数				备注
1	额定电压（KV）			12
2	额定电流（A）			400		630
3	额定频率（Hz）			50
4	额定绝缘水平（KV）	1min工频耐受电压（有效值）	干式	42（对地、级间、断口间）				断路器内充以0.25MPa六氟化硫气体（20℃）
			湿式	34（对地、级间、断口间）
		雷电冲击耐用受电压（峰值）		75（对地、级间、断口间）
5	零表压下绝缘水平额定线电压（KV）			115（导电回路对地）
6	额定短时耐受电流（KA）			8 125		16 20
7	额定峰值耐受电流（KA）			20	315	40	50
8	额定短路持续时间（s）			4
9	额定短路开断电流（KA）			8	125	16
10	异相接地额定开断电流（KA）			7	109	139	173
11	额定短路关合电流（峰值）（KA）			20	325	40	50
12	连续开断额定短路电流次数（次）			16
13	零表压下开断电流（A）			400			630
14	额定操作顺序		I型	分-180S-合分-180S-合分
			II、III型	分-0.5S-合分-180S-合分
15	重合闸无电流时间（S）			0.5
16	合一分时间（S）			≤0.08
17	六氟化硫气体额定压力（MPa）			0.35				20℃
18	六氟化硫气体最低工作压力（MPa）			0.25				20℃
19	合闸时间（S）		I型	≤0.06
			II、III型	≤0.08
20	分闸时间（S）		I型	≤0.06
			II、III型	≤0.04
21	机械耐久（次）			300
22	断路器内六氟化硫气体水分含量（ppm）			≤150/300/出厂/运行				体积比
23	六氟化硫年漏气率			＜1%
24	分、合闸线圈及储能电动机额定电压（V）			a、c、220或d、c、220				用户确定
25	电流互感器电流比（A/A）			200/5；400/5；600/5（常规）				用户确定
26	噪音水平（dB）			＜110
27	每台断中器用六氟化硫气体重量（Kg）							12
28	断路器总重量（Kg）		I型	140
			II、III型	150、160
29	外开尺寸，（L×D×H）		III级污秽	1100×780×620				包括机构

四、使用环境
[1] 海拔高度：≤1000m。
[2] 环境温度：-40℃～+40℃。
[3] 污秽等级：Ⅲ、Ⅳ级（25mm/kV、31mm/kV）。
[4] 地震强度：不超过8度。
[5] 风压：不大于700Pa（相当于34m/s）。
[6] 安装场所：没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。

五、LW3-12系列六氟化硫断路器外形及安装尺寸

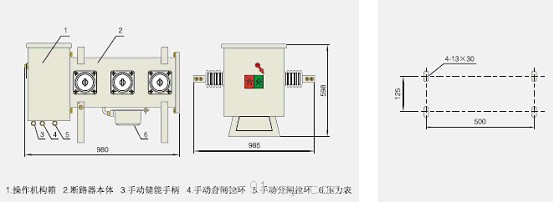

LW3-12系列六氟化硫断路器外形及安装尺寸图

LW3-12系列六氟化硫断路器

LW3-12系列六氟化硫断路器（示意图）
