产品名称： | CT19型弹簧操动机构 | ||||

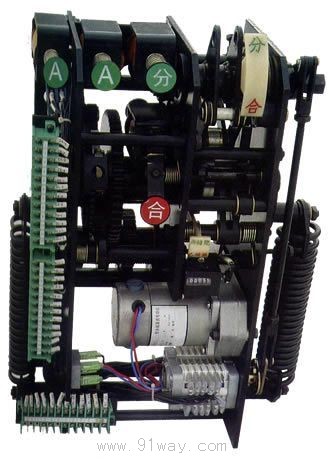

| 型号规格： |   放大图片 |
|||||
| 产品类别： | 常规产品 -- 备品配件 -- 弹簧操作机构 | |||||
| |
参考价格： | 厂价直销 | ||||
| 产品品牌： | 国产 | |||||
| 产品产地： | 上海 | |||||
| |
可供数量： | 批量 | ||||
| 供货周期： | 现货(或电询) | |||||
 |
|
|||||
| |
产品简介： |
|
||||
CT19型弹簧操动机构专供操作10KV手车柜中ZN28型高压真空断路器及其合闸功与之相当的其他高压断路器之用。
机构合闸弹簧的储能方式有电动机储能和手动储能两种。合闸操作有合闸电磁铁及手动按钮操作两种。分闸操作有分闸电磁铁，过电流脱扣电磁铁及手动按钮操作三种。
机构的规格及其配合的主要部件参数如表：
| 规格 | 重量 （Kg） |
体积 高×宽×深mm |
电动机 输出功率（W） |
合闸弹簧 mm |
匹配真空断路器开断 电流（KA） |
| CD19-Ⅰ | 30 | 420×350×160 | 70 | φ7 | 20 |
| CD19-Ⅱ | 30 | 420×350×160 | 90 | φ7.5 | 31.5 |
| CD19-Ⅲ | 30 | 420×350×160 | 120 | φ8 | 40 |
CT19型弹簧操动机构主要技术参数
1、储能电机为单向永磁直流电机，技术参数如表：
| 型号 | 66ZYCJ-11 | |
| 额定工作电压（V） | ≌110 | ≌220 |
| 电动机额定输入功率（W） | 70、90、120 | |
| 正常工作电压范围 | 85～110%额定工作电压 | |
| 额定工作电压储能时间 | ≤12 | |
2、合、分闸电磁铁技术参数表：
| 额定工作电压（V） | ～110 | ～220 | ～380 | -48 | -110 | -220 |
| 额定工作电流（A） | 5 | 4.5 | - | 3.5 | 2.34 | 1.63 |
| 额定电功率（W） | <572 | <772 | - | <160 | <257 | <359 |
| 20℃时线圈电阻值（φ） | 9.50.5 | 20.81 | - | 150.75 | 472.5 | 1857 |
| 正常合闸工作电压范围 | 80%～110%额定工作电压 | |||||
| 正常分闸工作电压范围 | 65%～120%额定工作电压，小于30%额定工作电压时不得分闸 | |||||

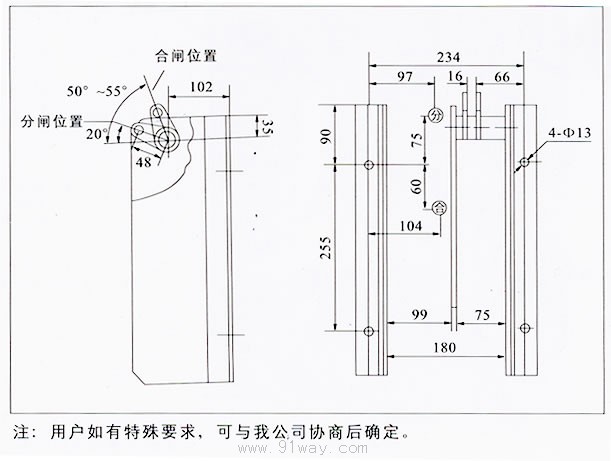

安装位置及示意图
CT19型弹簧操动机构
