POD20线绕电位器产品详细说明：

电特性
标称阻值范围Range of nominal resistance： 50Ω~20KΩ
阻值允许偏差Resistance tolerance： ±5%
线性度Linearity： 0.4%
终端电阻Terminal resistance： ≤ 0.5%R or 2Ω

环境特性
额定功率Rated power ： 2W @ 70℃
极限电压Dielectric Strength： 300V
峰值噪声Peak Noise： ≤100Ω
温度范围Temperature range -55℃~+125℃
温度系数TCR：≤±150×10-6/℃（用户需要可提供≤±100×10-6/℃）
绝缘电阻Insulation resistance R1 ≥10GΩ
介质耐压Dielectric withstand voltage 640vac
旋转寿命Life Expectancy： 100000周 R≤±5%R
电气角度Electrical Angle In Degrees： 318°±10°
机械转角Mechanical Angle In Degrees： 320°±10°
温度冲击Thermal shock： -65℃~+125℃,5 times,ΔR≤±5%R
耐湿Moisture proof ：ΔR≤±(2%R±0.1Ω) ,ΔR1≥100MΩ
高频振动High frequency vibration ：频率10Hz~1000Hz,ΔR≤±(0.5%R±0.05)
旋转寿命 ：200周，ΔR≤5%R
电气耐久性Life at high temperature： 125℃，250h，ΔR≤±(2%R±0.1Ω)
启动力矩Starting torque： 3~15mN.m
止档力矩： ≤300mN.m

物理特性 Physical Characteristics
标志Mark:商标Trade mark， 型号type,阻值resistance，线路图Diagram,日期代码date code
标准包装Standard package 20只/盒 20pcs/box

标称阻值： Standard Resistance Table

阻值Resistance	分辨率Resolution
50 100 200 500 1K 2K 5K 10K 20K	0.48 0.44 0.45 0.4 0.32 0.25 0.19 0.15 0.1

总规范：GB/T15298—94
General specification：GB/T15298—94
详细规范：Q/RU804—2001
Detail specification：Q/RU804—2001

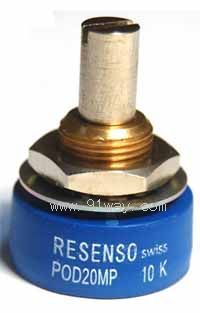

POD20线绕电位器
