PD2210线绕电位器产品详细说明：

电特性
标称阻值范围Range of nominal resistance： 50Ω~100KΩ
阻值允许偏差Resistance tolerance： ±5%
线性度Linearity： 0.25%
终端电阻Terminal resistance： ≤0.25%R or 2Ω
额定功率Rated power(300v max)：2W @ 70℃
峰值噪声Peak Noise： ≤100Ω
温度范围Temperature range：-55℃~+125℃
温度系数TCR：±100×10-6/℃
绝缘电阻Insulation resistance：R1 ≥1GΩ
介质耐压Dielectric withstand voltage：640 Vac
旋转寿命Life Expectancy：25000周 △R≤±5%R
电气角度Electrical Angle In Degrees：PD2210：3600±4° PD2205：3600±4° PD2203：3600±4°
GJB360A—96 方法204 ΔR≤±(0.5%R±0.05),
负荷寿命Life at high temperature： 70℃，1000h，ΔR≤±5%R,
起动力矩Starting torque： 3~10mN.m

物理特性
标志Mark: 商标Trade mark， 型号type,阻值resistance，线路图Diagram,日期代码date code
标准包装Standard package 20只/盒 20pcs/box
安装形式：轴套安装

标称阻值：

阻值 Resistance	分辨率 Resolution
100 200 500 1K 2K 5K 10K 20K 50K	0.08 0.061 0.043 0.036 0.029 0.02 0.018 0.014 0.008

总规范：GB/T15298—94 General specification：GB/15298—94
详细规范：Q/RU805—2005 Detail specification：Q/RU805—2005

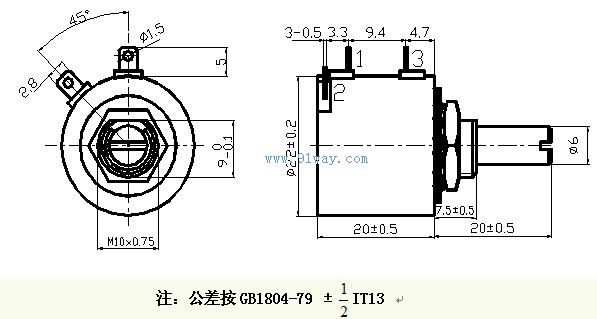

PD2210线绕电位器
