ZWP-24KV固封极柱式真空高压断路器产品详细说明：

ZW□-24型户外高压交流真空断路器是三相交流50Hz、额定电压为24kV的户外开关设备，适用于开合各种不同性质的负荷及频繁操作场合，适用于城网、农网、矿山及铁道等的电力设备建设和改造。该产品是在吸纳国外先进技术，立足于国产原材料和工艺的基础上，最早研制成功的适合我国国情的24kV户外高压开关设备，拥有自有知识产权和多项专利技术，填补了国内24kV电压等级户外开关设备的空白，同比国际同类产品具有小型化、免维护、智能化等特点。同时该产品对周围环境无污染，是绿色环保产品。

产品特点
1外壳采用优质不锈钢材料或普通钢板经达克罗防锈处理工艺再喷涂耐紫外线清漆而成，产品的防腐蚀性、防盐雾性等抗环境性能优良。
2绝缘部分采用环氧树脂和硅橡胶复合绝缘材料，绝缘等级高，防污秽能力强，具有耐臭氧、抗紫外线、疏水性和抗高低温能力。箱体内无变压器油、无六氟化硫气体，满足无油化改造和环境保护要求。
3操作机构为弹簧操作机构，有手动和电动两种，需要时可加装遥控操作装置和躲避合闸涌流装置。要求的外供电源功率不大于70W，易于配备后备电源。设计独特的缓冲装置，性能优异，反弹小，噪声低。
4灭弧室采用特种不锈钢钎焊技术，无需电镀，焊接质量高，稳定可靠，漏气率低。制作工艺上使用特殊的陶瓷金属化配方和先进的陶瓷金属化工艺，保证了产品的气密性，抗拉强度大于130Mpa，完全一次封排。
5电流互感器采用优质导磁材料及环氧树脂与硅橡胶复合绝缘而成，具有容量大，动热稳定倍数高、精度等级高、免维护、可靠性高等优点。
6根据用户需要，可与相应的的控制器配合构成自动重合器、分段器，是实现配网自动化的理想设备。

正常使用条件
a周围空气温度：+40℃～-40℃ 日温差：25K
b风速不大于35m/s
c、机箱防护等级为IP64
d、考虑凝露和降水
e、地震烈度不超过8级
f、太阳辐射强度不超过1000W/㎡（相当于圆柱表面上的700Pa）
h、超出本技术条件的要求，由用户和制造厂协定。
序号 名 称 单 位 数 值
1 额定电压 kV 24
2 额定电流 A 630/1250
3 额定频率 Hz 50
4 额定热稳定电流 A 420/25k
5 额定短路开断电流
A 520/25k
6 额定动稳定电流(峰值) A 650/63k
7 额定短路关合电流(峰值) kA 50/63
8 热稳定时间 S 4
9 额定操作顺序 S SO-0.3s-CO-180s-C
10 额 定 绝 缘 水 平 1min工频耐压相间、对地/断口 kV 50/65
额定雷电冲击耐压(峰值)相间、对地/断口 95/125
二次回路1min工频耐压 2
11 机械寿命 次 10000
12 额定短路开断电流开断次数 30
13 额定电流开断次数 10000
表2操动机构的额定参数
序号 名 称 单 位 数 值
1 储能电动机额定功率 W ≤70
2 合闸储能时间
S ≤8
3 储能电机的工作电压 V AC220 110
DC24 110 220
4 合闸线圈脱扣电压 V AC220 110
DC24 110 220
5 分闸线圈脱扣电压 V AC220 110
DC24 110 220
6 过流线圈脱扣电流 A 5
表3断路器的机械特性调整参数
序号 名 称 单 位 数 值
1 触头开距 mm 12±1
2 超行程 3±1
3 相间中心距 380±1.5
4 三相分、合闸不同期性 ms ≤2
5 触头合闸弹跳时间 ≤2
6 合闸时间 25～80
7 分闸时间 23～50
8 平均分闸速度 m/s 1.1～1.7
9 平均合闸速度 0.5~0.9
10 主导电回路电阻 μΩ ≤100

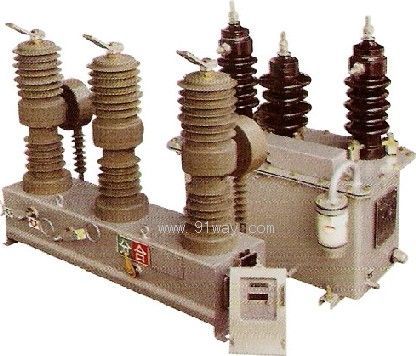

ZWP-24KV/630(1250)-20(25)固封极柱式真空断路器
