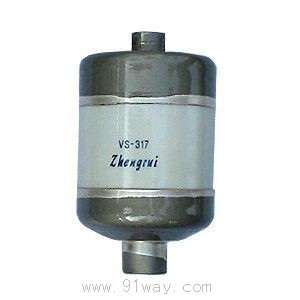

ZKTJ-315、500/1140型陶瓷真空开关管产品详细说明：

用途
ZKTJ型、ZKTD型陶瓷真空开关管采用高氧化铝陶瓷作绝缘外壳，管内以高真空作介质，因而，其体积小，耐高压、分断能力强、使用寿命长、触头不必维修，尤其是因其电弧不外露，安全可靠的优点，为煤炭、电力、化工、冶金、石油等工业部门所广泛采用。

该产品配以合适的操动机构，可装配成高、中、低压交流断路器或交流接触器,用于高、中、低压配电控制装置,供远距离接通与分断电动机、变压器、电容器组等，特别适宜组成隔爆型磁力起动器。

ZKTJ-315、500/1140型陶瓷真空开关管技术参数

额定工作电压1140V；	额定工作电流315、500A；	额定接通能力3.15，5kA,100次
额定分断能力2.52KA，4KA,25次;	极限分断能力5KA，3次	额定短时耐受电流3.15,5KA;
额定短路持续时间10S；	工频耐受电压10KV；	电寿命AC4　10万次
机械寿命300万次;	触头额定开距2.0±0.2mm;	触头自闭力50±5N;
触头额定开距时的反力65±6.5N;
触头自闭力下的接触电阻≤120μΩ;
触头允许磨损厚度1mm；
配用接触器VS317、507型。

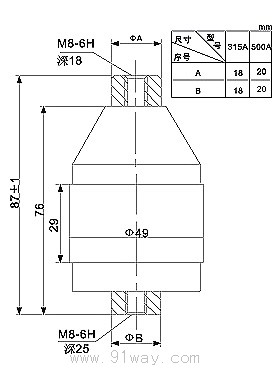

ZKTJ-315、500/1140型陶瓷真空开关管外形尺寸及安装尺寸
