CT14型弹簧操动机构产品详细说明：

一、概述
CT14型弹簧操动机构系户外型，配用于LW8-40.5户外高压SF6断路器，也可配于合闸功与之相当的其它断路器，其性能符合GB1984-89《交流高压断路器》和本产品《技术条件》的要求。主要指标达到或超过“ＩＥＣ”标准。
CT14型弹簧操动机构合闸弹簧的储能方式有电机储能和人力储能两种；分、合闸操作也有电动（电磁铁）、手动两种方式。

CT14型 弹簧操动机构

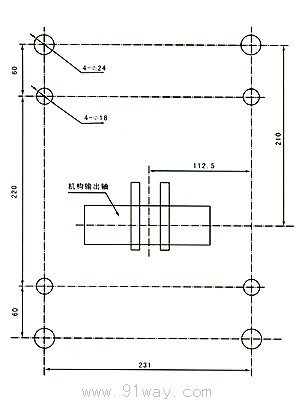

安装尺寸示意图

二、主要技术参数
1、储能电机：采用单相交直流两用串激电动机，其技术数据如表：

型 号	HDZ-19903A	HDZ-29903A
额定工作电压（V）	-110	～ 220
额定工作电流（A）	10	7.5
额定电功率(W)	990	990
正常工作电压范围	85%～110%额定工作电压
额定工作电压下储能时间(S)	＜15

2.手力储能操作力小于370N.
3.合闸电磁铁:采用螺管式电磁铁，其技术数据如表：

额定工作电压（V）	～380	～220	-220	-110	-48
额定工作电流（A）	2	3.5	2.3	3.5	9.5
额定电功率（W）	610	610	380	390	460
20℃时线圈电阻值（Ω）	18.6	8.3	95.3	32	5
正常工作电压范围	85%～110%额定工作电压
