VS1弹簧操动机构产品详细说明：

概述
VS1-12（ZN63A)系列真空断路器是三相交流50Hz额定电压为12kv的户内高难度压开关，是引进西安森源公司技术制作的产品。产品可供工矿企业、发电厂及变电站做电气设施的保护和控制之用。本机构专配VS1-12真空断路器。

使用环境
环境能够温度不高于40℃，不低于-15℃(允许在-30℃时储运)
海拔高度不超过1000m；
空气相对湿度日平均值不大于95%，月平均值不大于91%；
饱和蒸汽日平均值不大于2.2kPa,月平均值不大于1.8kPa；
地震烈度不超度8级；
无火灾、爆炸、严重污染、化学腐蚀及剧烈振动的场所。

VS1弹簧操动机构主要技术参数

3.1 断路器操作机构采用永磁式单相直流电动机储能，储能电动机的技术参数见表一

3.2 操作机构电磁铁及脱扣器的技术参数见表二

技术参数表一

型号	额定电压(V)	功率(W)	正常工作范围(V)	额定电压下储能时间(S)
ZY55-1	DC110 DC220	700 (100)	85%-110%	≤10

注：操作电压允许采用交、直流电源。 ( )内围0KA尺寸

VS1弹簧操动机构技术参数表二

名称	功率(W)	额定操作电压(V)	正常工作电压范围	备注
合闸电磁铁	368	DC220 DC110	85%-110%额定电压
分闸电磁铁	368		65%-120%额定电压	当电压小于30%摁钉电压不得分闸
闭锁电磁铁	4.8		85%-110%额定电压
过流脱扣器Y7(Y8,Y9)	ˉ			电流5A

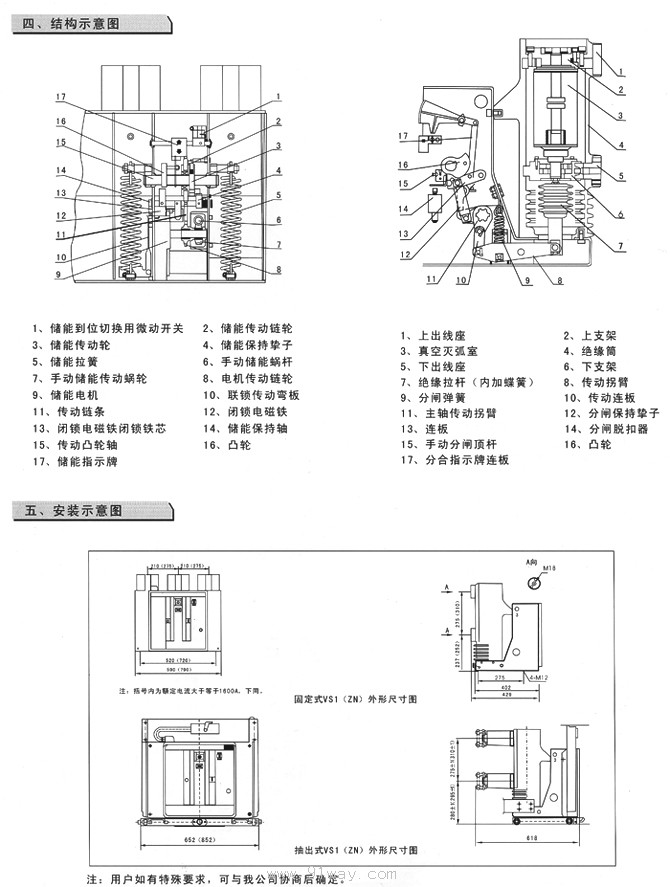

VS1弹簧操动机构
