一、概述

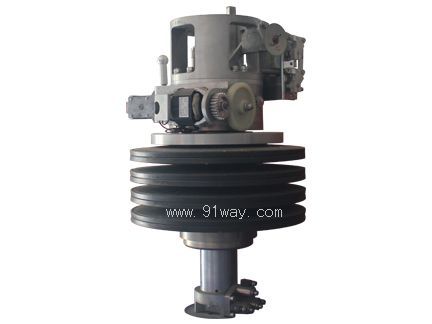

CY20弹簧液压操动机构是高压断路器弹簧液压操动机构的重要组成部分，是高压输变电大型设备配套的核心控制部件，特别是具有自卫能力的YT-80弹簧液压操动机构是关系到电网安全的重要条件之一。长期以来，国内外都没有找到很好的解决方法，对电网的安全运行带来极大的威胁。
CY20弹簧液压操动机构，是本公司发明并研制的zhuanli产品，其性能是采用了独特的合-分延时技术，满足了高压断路器的自卫能力要求，其结构合理、性能先进、合-分时间稳定，可靠性高等优点。
二、产品的主要技术创新点
1、在主体结构上创新采用了储能与工作缸套装式结构；
2、其性能指标与国外同类产品比具有密封少、零部件少、成本低、工艺性好，结构简单、可靠性高等优点；
3、特别是其液压系统增加自卫能力结构的设计较国外同类产品比具有合-分时间稳定、误差小、结构简捷、成本低等优点；
4、在控制阀设计上实现了无外高压的密封原理结构，因而无高压动态外渗的可能性，按国家电网执行标准设计，使整体结构的可靠性得到极大的提高；
5、完全可以替代进口产品。
三、基本原理及关键技术内容
本项目基本原理是：弹簧液压操动机构主要是通过截流孔改变高压油的质量，流速，控制活塞杆的运动时间，使活塞杆延时打开分闸阀口，从而保证断路器在进行重合闸操作时的合-分时间。该装置由于采用液压传动原理，可靠性高，合-分时间稳定，误差小，经5000次机械寿命考核，合-分时间误差仅为3ms。完全满足断路器机型重合闸操作第二次分闸时三相同期不大于3ms(国家电网要求)的运行条件。
目前，电网运行的高压断路器操动机购不具备自卫能力，合-分时间均靠时间继电器控制。国内生产高压断路器的厂家均没有研制出真正具有自卫能力的断路器。瑞士ABB公司采用靠截流孔阻尼效益，推动差压向活塞运动，带动行程开关关合-分闸线圈的线路来实现自卫能力，由于行程开关触延关合时有电弧因素及行程开关属于机械运动，均存在不稳定因素,使合-分时间不稳定，误差大，可靠性低，合-分时间误差大于6ms,不能满足断路器在进行重合闸操作第二次分闸时三相同期不大于3ms (国家电网要求)的运行条件。公司技术人员集多年的经验，研制开发的操动机购，已满足了高压断路器的自卫能力要求，其结构，技术性能，在国内外属首创，其技术处于国内外领先水平。
四、主要技术指标
CY20弹簧液压操动机构技术、质量指标：
分闸功：CY20-4 6400J CY20-8 11000J
合闸功：CY20-4 2300J CY20-8 3500J
分闸线圈额定电压：DC 220/110V
分闸线圈额定电流：DC 1.6/3.2A
合闸线圈额定电压：DC 220/110V
合闸线圈额定电流：DC 1.6/3.2A
分闸时间：15~20ms
合闸时间：50~80ms
分-合时间：0.28~0.3s
自卫能力时间(合-分时间)：40-60ms(可调)
自卫能力时间误差：≤2 ms
机械寿命：6000次
分闸最低动作电压：45%额定电压
合闸最低动作电压：45%额定电压
