适用范围

DXZ型多功能转角式行程限位器可广泛用于建筑、港口、矿山等行业的起重、传输机械的空间三坐标的控制和限位，具有体积小、功能多、精度高、限位可调、通用性强及维护安装和使用调整方便等特点。
限位器采用可调式机械记忆结构、性能可靠、灵敏度高。带传感器的限位器与ZXY型显示仪配套可模拟显示任意空间的瞬时位置。

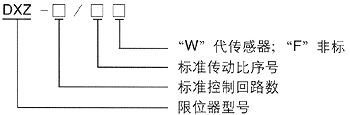

型号及其含义



1、用户根据需要，按以下范例准确提出产品的规格和数量。
标准传动比序号见表4-1
例：DXZ-4 / 7W
即：限位器的控制回路为4个，传动比为1:274，带有传感器。
例：DXZ-6 / F(600)
即：限位器的控制回路为6个，非标；传动比为1:600，不带传感器。
2、标准设计的记忆凸轮（2T、3T）系具延时功能，用户若不需延时，改用瞬时切换凸轮，请在订货合同中申明。
3、DXZ型限位器的最大有效转角为320°；（或输入轴的转数为传动比的0.89倍即0.89× 转）。
例：DXZ-4 / 7限位器的有效转数为0.89×274=244转。选用时所配外传动比应予考虑。

主要技术参数
a、工作环境
环境温度：-40～+55℃
相对湿度：不大于90%
海拔高度：不大于2500m
b、传动比：1:13～960
c、重复定位精度：记忆凸轮的转角误差不大于0.005rad( 0.3°)
d、额定电压
AC:125～250V
DC:30v
e、额定电流：6A
f、控制回路：标准设计回路为1～4个，可根据用户需要增至5～6个控制回路。

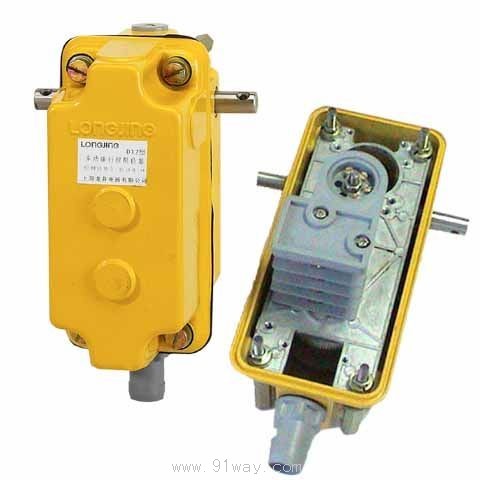

DXZ型多功能转角式行程限位器
