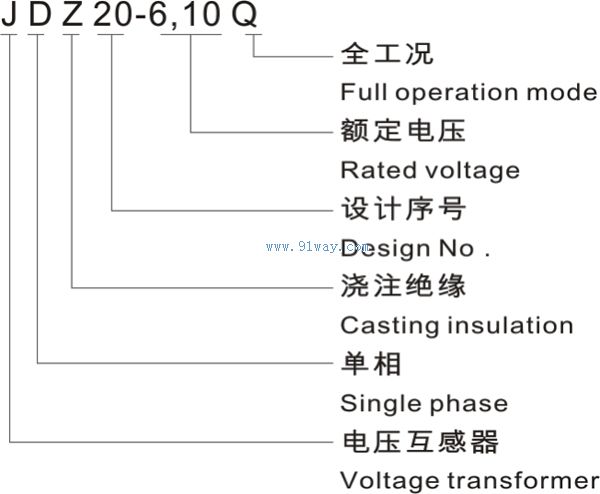

JDZ20-10Q单相半封闭全绝缘浇注电压互感器是环氧树脂浇注半封闭式产品，供额定频率为50Hz,额定电压为10kV及以下户外真空断路器ZW8中作操作电源和电压测量用。

结构特点：
本型互感器为环氧树脂半封闭全绝缘产品。铁芯采用伏质冷轧硅钢片叠装而成。互感器绝缘由环气树脂组成，体积小得量轻，安装仅占有限空间。所有绕组完全浇注在环氧树脂中，具有优良的绝缘性能，耐冲击和机械压力，并可以保护绕组不受潮。一次绕组引出端子AB；二次绕组引出线端子的标志为a,b,均在浇注体上清晰注成。一次绕组出线由硅橡胶绝缘软线引出，绝缘强度高，接线方便。

技术参数：
产品标准：GB1207-2006;
产品表面爬电比距满足II级污秽等级；
负荷功率因数：COSΦ=0.8(滞后)；

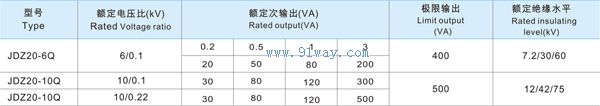

其它技术参数见下表：
标准:GB1207-2006;

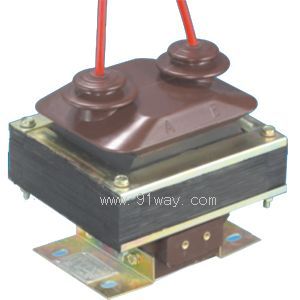

JDZ20-10Q单相半封闭全绝缘浇注电压互感器
