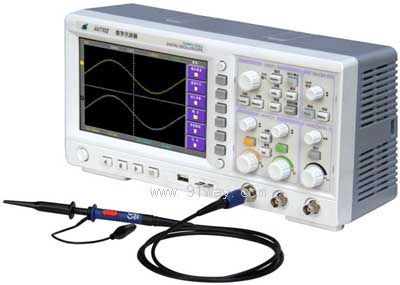

AV7000系列数字示波器产品详细说明：

AV7000系列数字示波器是双通道、60～350MHz带宽、2GSa/s取样速率的便携式数字示波器。直观、方便、快捷的按键和转轮操作以及种种卓越的测量功能与全方位设计，让您从容应对各种测量应用的挑战！

采用双时基扫描功能，使之具备时间窗口缩放和移动观察能力，在观察波形全景的同时，能够使用延迟扫描“窗口”观察或测量波形的细节。脉冲宽度触发功能允许触发正向或负向毛刺信号，能触发大于、小于指定宽度的脉冲。

AV7000系列数字示波器主要特点：
高取样率、双时基扫描
7英寸(分辨率800×480)、宽屏、TFT彩色LCD
独特的多功能快捷键设计
类似模拟示波器的操作
RS-232、USB扩展接口
丰富的触发功能
FFT功能
0～50℃工作温度范围
体积小、重量轻，不足3kg

高取样率、双时基扫描
2GSa/s的高取样率可以实时采集输入信号的波形细节，25GSa/s的等效取样率使得重复波形显示更加细腻逼真。用双时基模式可定位并扩展主扫描中的某一部分，以便详细地分析信号。显示屏上半部分显示主扫描，下半部分显示延迟扫描。
独特的多功能快捷键设计
便于用户在光标和测量结果之间快速切换，使用更方便！
类似模拟示波器的操作
峰值检测：峰值检测功能帮助你在很低信号频率检测到尖峰干扰。
FFT功能：具有FFT幅度、频率及幅度差等测量功能。
波形运算：可以进行两个通道的加、减运算。
脉冲参数自动测试 具有幅度、时间等的自动测试功能。

光标测量
用户可以使用光标来手动测量波形幅度、时间等参数，同时具备光标锁定测试功能。
高频抑制 　　减少信号的高频噪声，更清晰的观察所感兴趣的信号，大大提高工作效率。
波形存储 　　能够存储至少10套波形、10 个前面板设置，并支持8G容量U盘扩展存储。
屏幕打印 操作方便、快捷
时间释抑 　　释抑时间范围是“200ns～25s”用户可自由设置。
无限余辉 　　显示信号轨迹发生的频次，易于发现问题。
自动校准 　　全新设计，示波器校准无需外接信号，机器内含标准信号源，校准一键自动完成。
丰富的触发功能 　　边沿触发：上下边沿触发灵活选择。

脉冲宽度触发：检测宽度分辨率16ns，六种脉宽触发条件设置，能帮助你快速捕获波形中的异常宽度的信号。
TV触发：支持NTSC、PAL两种标准视频作为触发源。
交替触发：上下边沿交替触发，更方便观察信号眼图。

应用：
　　●电子线路设计和调试　　　　●机电产品设计和分析　　　　　●电路功能测试
　　●科研开发　　　　　　　　　●考察瞬时信号　　　　　　　　●工业控制测量
　　●产品质量控制　　　　　　　●教育培训　　　　　　　　　　●服务维修

技术规范：

主要技术指标
		AV7062	AV7102	AV7152	AV7202	AV7302	AV7352
采集系统	最大取样速率	2GSa/s
	最高等效取样率	25GSa/s
	垂直分辨率	8bit
	记录长度	8KB/ch			32KB/ch
垂直系统	带宽(-3dB)	60MHz	100MHz	150MHz	200MHz	300MHz	350MHz
	上升时间	＜5.83ns	＜3.5ns	＜2.33ns	＜1.75ns	＜1.2ns	＜1ns
	通道数	2+1
	偏转因数	2mV/div～5V/div，1、2、5步进
	△V测量误差	±(1.25%满刻度+2%读数+1LSB+0.5 mV)
	偏移范围	±1.2V    (2mV～50mV/div) ±12V     (100mV～500mV/div) ±120V    (1V～5V/div)
水平系统	时基范围	2ns/div～50s/div，1、2、5步进
	延迟范围	预触发：不小于10格 后触发：最大50s
	时间分辨率	＜40ps
触发系统	内触发灵敏度	1.2div  (DC～20MHz) 2div    (＞20MHz)
	外触发灵敏度	≤120mV
	触发电平范围	±6格
	触发抖动	＜1ns(峰-峰)
	触发方式	沿触发、视频触发、毛刺触发
	毛刺触发	最小毛刺检测宽度为64ns，毛刺宽度分辨率为16ns
功能特性	显示特性	7英寸，宽屏TFT彩色LCD，800×480分辨率
	接口功能	RS-232、USB口
	自动刻度	要求信号：幅度大于50mV，频率＞50Hz及相对稳定的信号(如果信号是脉冲信号，占空比应大于5%，脉宽应大于5ns)
	保护/调用	非易失性存储器能保存或调用10套前面板设置
自动测量	光标测量	双电压光标和双时间光标，可手动测量也可自动跟踪测量
	自动脉冲参数测量	频率、周期、正宽度、负宽度、占空比、幅度、高电平、低电平、平均、周期平均、峰峰值、最大值、最小值、均方根、周期均方根、上升时间、下降时间、过冲、预冲
	FFT	FFT频率、FFT幅度、FFT幅度差
通用特性	电压	交流220V±10%
	功耗	小于50VA
	工作温度	0℃～50℃
	体积	320mm(W)×164mm(H)×133mm(D)
	重量	小于3kg

订货信息：
主机：数字示波器　　　　　　一台
标配：高阻无源探头　　　　　 两根
　　　三芯电源线 　　　　　　一根
　　　用户手册　　　　　　　 一本
