产品名称: YB4328,YB4330型双踪示波器
型号规格: YB4328,YB4330型双踪示波器
  放大图片 放大图片
产品类别: 常规产品 -- 仪器仪表 -- 示波器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
YB4328,YB4330型双踪示波器产品详细说明:

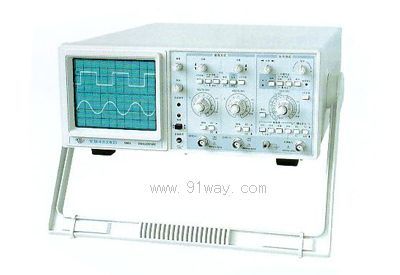

YB4328,YB4330型双踪示波器

功能特点
通过扩展功能可将灵敏度提高至1mV/div;
扫描系统采用了全频带触发石自动扫描电路;
灵活方面的触发式可供分别选择某一通道信号或外输入信号出发的功能;
具有交替触发的功能,能同事官场两路不相关信号;
设有触发输入端,可随触发通道输出CH1或CH2信号用于外测频率计。

主要性能和指标

项目 / 型号 YB4328 YB4330
垂直
系统
偏转系数 5mV/div~10V/div,按1-2-5进位共分11档,误差±5%
扩展倍率 ×5±10%
工作方式 Y1、Y2、交替、继续、叠加、X-Y
频带宽度 AC:10Hz~20Hz,-3dB AC:10Hz~30Hz,-3dB
DC:10Hz~5MHz,-3dB DC:0~30MHz,-3dB
扩展后宽带 AC:10Hz~5MHz,-3dB;
DC:0~5MHz,-3dB
输入阻容 1±5%MΩ//≤30pF(直接);10±5%MΩ//≤23pF(经探极)
输入电压 400V(DC+ACp-p)
水平
系统
显示方式 自动、触发、锁定、单次
扫描时间系数 0.1μs/div~0.2s/div按1-2-5进位共分20档,误差为±5%
扩展 ×5误差为±10%
触发
系统
触发源 Y1、Y2、交替、电源、外
耦合 AC/DC、常态/TV、外
机性 +、-
同步频率范围 自动50Hz~20MHz 自动50Hz~30MHz
X-Y
方式
信号输入 X轴:Y1 Y轴:Y2
偏转系数 同Y1
频率响应 AC:10Hz~1MHz,-3dB;DC:0z~1MHz,-3dB
输入阻容 同Y1
输入电压 同Y1
Z轴
系统
输入电压 50V(DC+ACp-p)
输入阻容 10kΩ
频率范围 DC~5MHz
校准
信号
波形 方波
幅度 0.5Vp-p±2%

物理
特性

频率 1kHz±2%
电源 AC 220V±10%
频率 50Hz±5%
视在功率 约35VA
外在尺寸及质量 130H×320W×400D(mm)约7.2kg


YB4328,YB4330型双踪示波器

YB4328,YB4330型双踪示波器
