JRS1D系列热过载继电器产品详细说明：

适用范围
JRS1D系列热过载继电器用于交流50Hz (或60Hz)，额定绝缘电压660V，额定电流0.1A～93A的电路中，作电动机的过载及断相保护。并可与相应的交流接触器组成起动器。

结构特征
热继电器造型新颖、美观，具有断相保护、温度补偿、整定电流可调、自动和手动复位任意选择、动作指示信号等功能，产品常闭、常开辅助触头绝缘分开、安装面积小、安装方式多样并具有测试按钮和停止按钮。可进行动作灵活性检查，有防止手指触电护罩，使用安全。

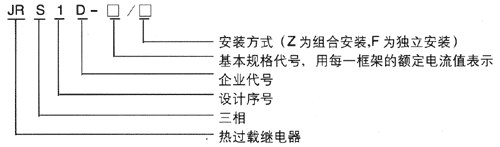

型号及含义


主要技术参数

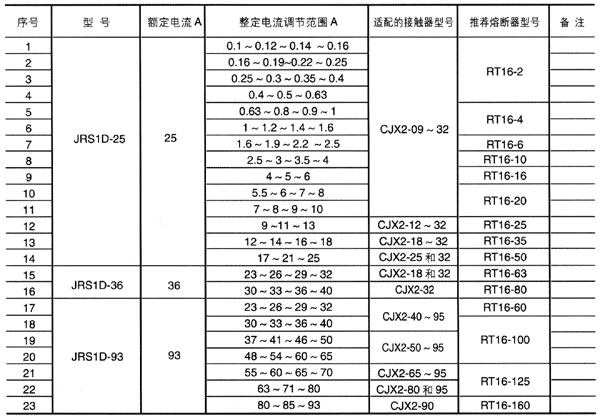

1.主电路技术参数见表1

表1主电路的技术参数


　
2.辅助触头的基本参数见表2
表2辅助触头基本参数


　

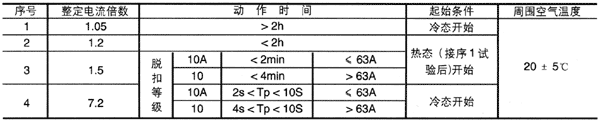

3.热继电器的动作特性见表3和表4（+20℃）
表3 各相负载平衡时的动作特性

　
表4 各相负载不平衡（断相）时的动作特性

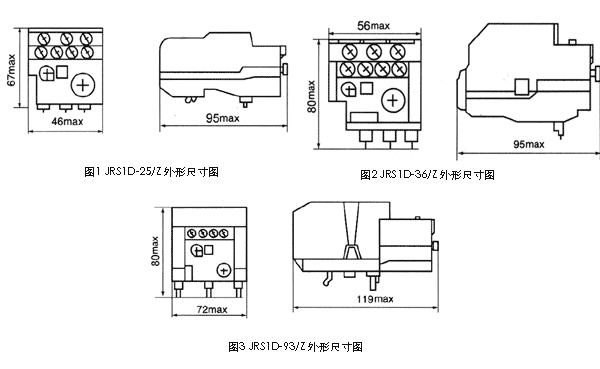

外形与安装尺寸
热继电器的外形尺寸见图1～图3

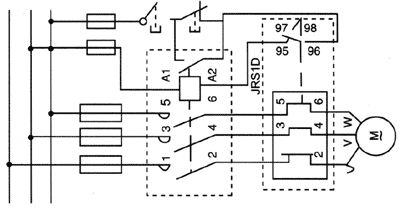

接线原理图


图4 负载为电动机时的接线原理图
订货须知
订货时应注明热继电器的型号、名称、额定电流等级、热元件整定电流范围、安装方式及订货数量。例如：JRS1D-36/Z型整定电流为7-10A的热继电器20台。
