产品名称：

ZX15型电阻器

型号规格：

放大图片

产品类别：

常规产品 -- 低压电器 -- 起动电阻器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

ZX15型电阻器产品详细说明：

适用范围

电阻器ZX15型系列适用于交流50Hz、电压至660V及直流电压440V的电路中，主要作为电动机的起动、制动及调速之用，其容量约为4.6kW,可以与相同箱号ZX1型的电阻器通用。
①海拔高度不超过2500m。
②周围介质温度不超过+40℃及不低于-30℃；
③当+20℃±5℃时空气相对湿度不大于85％；
④周围介质中无足以腐蚀金属和破坏绝缘及有爆炸危险的气体及导电尘埃；
⑤必须有防雨雪设备并是不会充满水蒸汽的地区；
⑥在无剧烈震动或强力颠跛的地区。

ZX15型电阻器型号及其含义

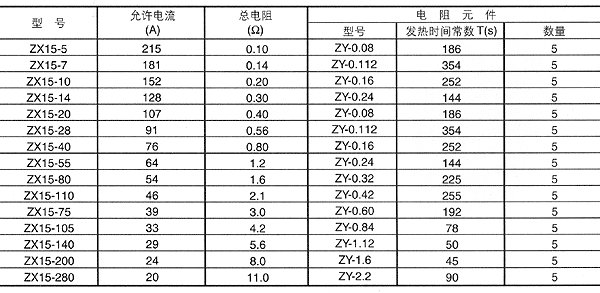

ZX15型电阻器主要技术参数

型号	允许电流（A）	总电阻（Ω）	电阻元件
型号	允许电流（A）	总电阻（Ω）	元件	发热时间常数T（秒）	数量
ZX15-5	215	0．10	ZY-0.08	186	5
ZX15-7	181	0．14	ZY-0.112	354	5
ZX15-10	152	0．20	ZY-0.16	252	5
ZX15-14	128	0．30	ZY-0.24	144	5
ZX15-20	107	0．40	ZY-0.08	186	5
ZX15-28	91	0．56	ZY-0.112	354	5
ZX15-40	76	0．80	ZY-0.16	252	5
ZX15-55	64	1．2	ZY-0.24	144	5
ZX15-80	54	1．6	ZY-0.32	225	5
ZX15-110	46	2．1	ZY-0.42	255	5
ZX15-75	39	3．0	ZY-0.60	192	5
ZX15-105	33	4．2	ZY-0.84	78	5
ZX15-140	29	5．6	ZY-1.12	50	5
ZX15-200	24	8．0	ZY-1.6	45	5
ZX15-280	20	11．0	ZY-2.2	90	5

结构特征
ZX15型电阻器系列由ZY型带绕圆形电阻元件组成，ZX15型电阻器系列采用铣铬铝合金电阻材料，它是一种高电阻电热合金，具有工作温度高，使用寿命长，比电阻大，表面负荷高，电阻温度系数小，比重小等一系列优点。

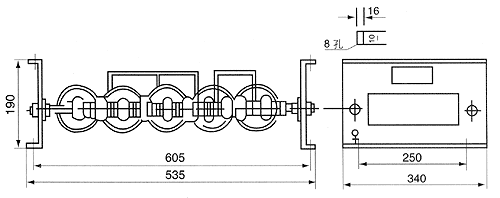

外形及安装尺寸

ZX15型电阻器（示意图）
