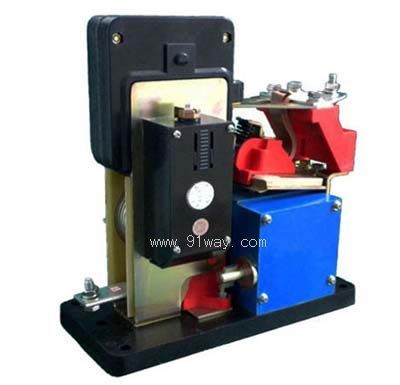

QDS28-S直流空气断路器

1、QDS-直流空气短路器
2、□-设计序号
3、□-额定工作电流
4、□-操作方式（S-手工操作）
5、X-产品加装防护箱壳
6、□-额定工作电压(KV)

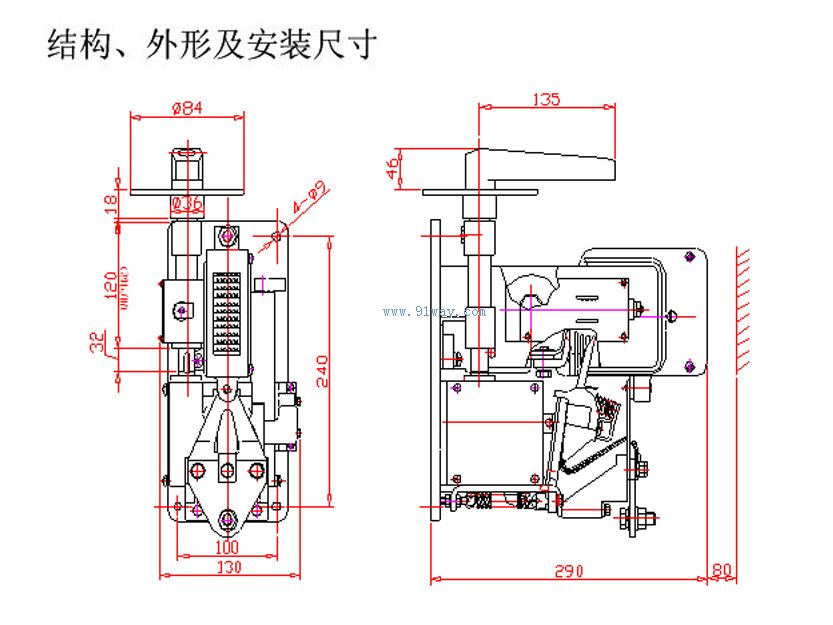

QDS28-S直流空气断路器结构特点：
1.底座、支架：由热固性工程塑料压制而成，起机械支承固定作用和电气绝缘作用， 其绝缘性能优良；
2.操作机构:由转轴、贮能弹簧、传动件和机械锁扣等零件组成，通过操作手柄手动完成电路闭合并锁定，发生过流时通过脱扣传动机构能自动分断，正常情况时可由操作手柄实现手动快速分断；
3.动、静触头：采用直流接触器的银合金触头，具有抗熔焊、耐磨蚀等特性，其中静触头与吹弧线圈相连，而动触头通过软连接与引出端相连；
4.灭弧罩：由迷宫式陶土灭弧室、大小引弧角、耐弧塑料外壳组合而成，断路器分断时灭弧效果优良，喷弧距离短；
5.磁吹线圈：由镀银扁铜线绕成，中心处装有活动铁芯，既为过流脱扣产生电磁动力，亦通过导磁板为灭弧室提供吹弧磁场；
6.脱扣电流调整机构：由曲拐、拉簧、指示器、锁紧螺钉等零件构成，通过调整螺杆可调整脱扣电流值，有明显标度指示并可锁紧防止松动；
7.辅助触头：具有常开、常闭纯银触点各一对，触点在接通动作瞬时能产生横向滑动，保证接触良好；
8.操作手柄：具有绝缘保护功能，可与断路器本体分离，是专用操作工具。

正常工作及安装条件：
1.海拔高度不超过2500米 ；
2.周围空气最高温度为+50℃，最低为-40℃；
3.周围空气最大相对湿度不大于90% ；
4.振动强度：对于纵、横、垂向任一方向的正弦振动，其振幅不大于A，A值由下列公式确定：
　　A=25/f　 　频率f=1～10Hz
　　A=250/f2 　频率f=10～50Hz.
5. 无爆炸危险、无腐蚀性气体及导电尘埃的场合。

主要技术参数：

QDS28-S直流空气断路器
