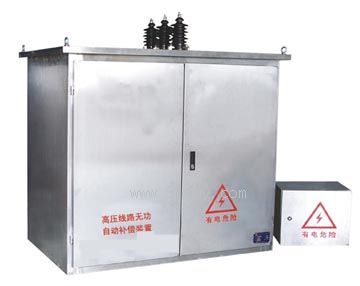

TBBWZ系列高压线路无功自动补偿装置产品详细说明：

TBBWZ系列高压线路无功自动补偿装置适用于6-10kV输电线路中，安装于户外柱上。作为提高功率因数，降低线路损耗，改善电压质量之用。

工作条件
1、安装方式：户外柱上安装；
2、环境温度：-40℃～+50℃；
3、海拔高度：≤1000m：
4、风速：≤35m/s；
5、周围无腐蚀性气体或蒸气，无导电性或爆炸性尘埃。

TBBWZ系列高压线路无功自动补偿装置主要技术参数
1、额定电压：6-10kV；
2、额定频率：50Hz；
3、补偿容量：30-900kvar；
4、二次控制电压：AC220V；
5、主回路工频耐压：42kV/mi；
6、辅助回路耐压：2.5kV/min；
7、雷电冲击耐压：75kV；
8、使用寿命：300000次以上。

产品特点
1、电容内置熔丝和放电电阻，断电后自放电，确保运行安全；
2、电容器可内置或外置，容量最好按1：2配置，可实现三级投切；
3、可按电压、功率因数、无功电流等方式自动投切；
4、具有过压、欠压、过流、缺相保护功能；
5、装置既可自动投切，也可以手动投切，方便用户调试和操作。采 用高压真空接触器开关投切电容，可频繁投切，具有寿命长，安 全可靠，免维护等特点；
6、采用先进水平的智能无功补偿控制器作为控制核心，可显示电 路各项参数，如：电流、电压、有功、无功、功率因数、电流 电压畸变率、谐波含有率等。并将每日正点数据与日统计数据 保存200天以上，最长可达800天。控制器具有“四遥”(遥测、 遥控、遥调、遥信)功能；
7、采用现场和远程通讯，可实现实时、定时召唤各项电力参数，修 改控制参数，远程投切电容。采用短距离(30～50m)无线通讯 可实现掌上电脑数据现场抄表；
8、电容配置每组最小容量50kvar，最大容量900kvar，配置可为一 组固定，一组自动投切，或两组自动投切。

TBBWZ系列高压线路无功自动补偿装置结构特征
1、跌落式熔断器，作为短路保护并兼作隔离开关，上端从高压线路进线，下端接避雷器及箱体；
2、避雷器，作吸收操作过电压之用；
3、密封开关箱体，顶部是进线用套管，箱体内有电压互感器(作真空开关操作电源及电压保护用)、电流互感器、真空接触器。其他控制器、指示灯等均装在控制箱内，该箱与高压部分隔离；
4、电容外置式，箱体侧面有出线套管，电容分布在箱体一侧，分别接到此出线套管上。箱体顶部是防雨盖，并有吊环作吊装之用，开关箱体安装在两电杆之间的平台上，控制箱固定在电杆上；
5、取样用电流互感器，在线路中A相安装专用的户外开启式电流互感器。

补偿容量和方式的选择
若线路补偿前功率因数COSφ11，补偿后为COSφ2，线路有功功率为P，补偿容量 Q(kvar)=p()如果P为线路经常负荷的有功功率，COSφ2可选得高一些，如果P为线路上最大有功，COSφ2可选得低一些。为降低成本，线路上应装设一组固定补偿，其容量由线路上的配变容量决定。选择原则是不大于配电的空载容量，约为配变的5～10％左右。线路上小容量配变且总容量大可选大些，这样选择即使线路上没有负荷也不会过补。如线路上最大负荷与经常负荷相差不是太大，可选一组固定一组自动投切，如两者相差较大，则选两组按1：2的自动投切，一般均可达到补偿要求。固定补偿也可单独安装，它包括跌落式熔断器、避雷器和电容器，一般应安装在线路负荷中心的后面。安装地点应这样选择：如采用无功控制时应安装在线路首端，应该让70％以上负荷电流流过取样电流互感器。如果是电压控制，应安装在线路末端；一般距线路首端3/2至4/3处。不论哪种控制，都应尽可能靠近线路的负荷中心，避免无功远距离传送而增大线损。电压控制常用于线路末端电压较低的地方。如电压特别低，它是用过补的方法提高电压。在此情况下，一般不必安装昂贵的取样电流互感器。

订货须知
1、需补偿线路的电压等级；
2、提供该线路一年内的有功功率、无功功率，最大电流，最小电流、平均电流统计表；
3、该线路变压器网络布置图，及各变压器装机容量；
4、补偿容量和补偿方式，电容内置或外置；
5、补偿组合方式：自动或自动加固定；
6、单杆安装或双杆安装；
7、控制方式：无功、电压、时间；
8、壳体采用冷轧钢或是不锈钢。
