HX-10.20.30系列交直流静态信号继电器产品详细说明：

1、概述
HX系列静态信号继电器用于交流操作的保护和自动控制装置中，作 为动作的信号指示之用。该产品由分立元件和小型继电器等构成。本 产品动作速度快，克服了国内电力系列跳闸回路由于采用快速动作的 真空开关后，使原电磁型信号继电器反应不了动作指示信号的缺陷； 具有手动复归与电动复归功能，可以很好的满足无人值班室的要求； 带有多组动合接点，能满足信号指示及远传要求；防震性强并叮任意 安装，具有宽电流动作范围的规格等优点。产品分HX-10、HX-20、 ．HX-30可更新替代DX-11／1lA、DX-8／8G、DXM-2A、DX-30等 产品。解决了同类型J-10、20、30等性能不稳定、误差大等不可靠缺 点，又增加了交直流两用功能。

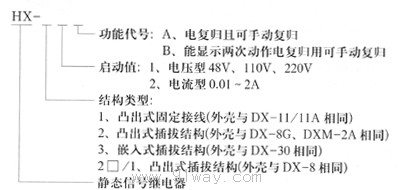

2.HX-10.20.30系列交直流静态信号继电器型号


3.HX-10.20.30系列交直流静态信号继电器主要技术参数
启动值：AC或DC电压型220V、110V、48V；电流型0．01—2A。
辅助电源：220V、110V、48V。
复归电源：220V、110V、48V。 ．
动作值：电压型动作电压不大于70％额定电压；电流型动作电流不大于90％额定电流。
动作时间：在额定工作状态下，不大于10ms。
功率消耗：不大于3W。
触点容量：在电压不超过250V,电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5 x 104次。输出触点长期允许接通电流为5A。
介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz交流电压历时1分钟试验而无缘缘击穿或闪络现象

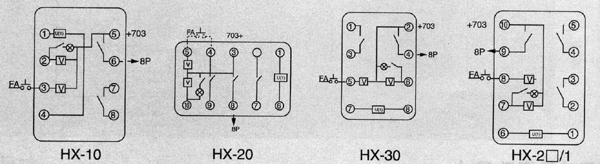

4.内部接线图　

HX-10.20.30系列交直流静态信号继电器
