ZJC-2.3静态冲击继电器产品详细说明：

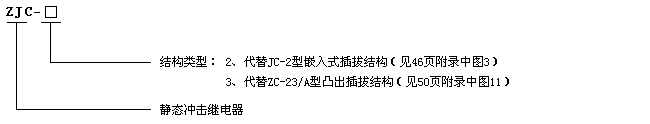

1、型号命名及其含义



2、工作原理
继电器由变流取样、执行、保持或延时自动复归等部分组成（见图1），装有二只发光二极管，监视电源和执行状况。当加入电源或复归后需经1～2s时间充电，准备好下一次工作，一旦启动回路中有信号输入，电流脉冲信号经流取样后，使执行部分工作并输出信号，经保持或延时复归部分延时后可实现保持或延时自动复归、手动复归等功能。
3、设计特点
本继电器采用进口集成电路等电子元器件，灵敏度高，功耗小、性能稳定，即可启动普通白炽灯，也可启动LED型节能信号灯，可自动复归，也可手动复归，可正电源复归，也可负电源复归，可通电复归，也可断电复归，外部接线与老型号产品基本相同，减少了现场安装工作量，是目前电力系统中理想的更新换代产品
三、主要技术指标
1、最小冲击动作直流电流：0.015A；施加90%额定的最小冲击动作电流，装置应能可靠动作，在（-10°C～50°C）温度下，冲击动作电流不大于0.015A。
2、最大冲击稳定直流电流：3.20A。
3、功率消耗：
a、工作回路功率消耗：DC48V时≤1.5W；DC110V时≤3W；DC220V时≤5.5W。
b、启动回路功率消耗：冲击直流电流为3.2A≤1.5W时。
4、在一般情况下，继电器处于自动复归状态，继电器动作后保持5～10s自动复归；需要保持时，将保持端与电源负端连接，手动复归时，将复归端与电源正端或负端接通一下，勿封闭。注意：JCJ-B2型功能和外部接线同ZC-23A型，有新电复归功能，但无自动复归功能，若需此功能，订货时需注明；另外对最小冲击电流、自动复归时间等有特殊需求也需注明。
