CC系列集成电路冲击继电器产品详细说明：

用途
用于发、供系统的电气信号回路中，作为重复动作的预告信号或事故信号回路控制元件。

特点
○ 高灵敏：最小冲击动作电流0.01A。
○ 抗干扰：脉冲宽度大于160mS才会动作，强电、磁干扰，拉合继电器电源，继电器电源电压波动均不会误动作。
○ 大电流：最大长期稳态电流3.2A，绝对无采样电阻烧坏毛病。
○ 多功能：带自动复归延时元件，延时预告信号延时元件，适用于半导体发光二极管， 白炽灯各类光字牌之瞬时、延时预告信号及事故信号，无需中间、 时间等外围继电器，可直接带动警铃或喇叭。部分品种正、 负电均能复归，方便现场更新。
○ 高技术：专利技术、计算机辅助设计、采用进口特种传感器件、确保上述高性能。
○ 高可靠：关键元件采用进口名牌电子元件，工作稳定。
○ 多品种：有阿继、许继、上继各种机壳产品，能替代全部现有冲击继电器产品。

工作原理框图与说明



串在直流信号回路的电源隔离采样元件将回路中增加的持续(矩形的)电流脉冲变成电压信号， 并与直流信号回路隔离，此电压信号经突变脉冲检出元件后由动作脉冲宽度鉴别元件检出， 送至信号自保持及解除元件后自保持，经动作延时元件的延时后至输出元件，接通预告信号警铃， 如在动作延时元件延未到前信号回路减少一个回路的电流，突变脉冲检出元件将此减少的突变脉冲检出， 经复归脉冲宽度鉴别元件后去使信号自保持及解除元件返回，动作延时元件即返回，整个冲击继电器返回， 这是应用于延时预告信号之情况。如果应用于瞬时预告信号或事故信号， 开关S1、S2打开，这时复归脉冲宽度鉴别元件及动作延时元件均被解除， 信号回路增加一回路后立即使冲击继电器动作，即使脉冲消失也不返回，在冲击继电器动作后， 经复归延时元件的延时，使信号自保持及解除元件返回，冲击继电器即返回。如果不需自动复归， 可将S3打开，这时复归延时元件被停用，只需在复归端子加上电源即可使冲击继电器返回。

采用特种传感器和电子技术，能经得起发电厂和变电所的强电、磁干扰，不误动作， 冲击动作电流可以灵敏到0.01A，稳态电流可以大到3.2A，绝对没有其它冲击继电器采样电阻烧坏的毛病。 具有已有技术冲击继电器无法比拟的技术指标和性能。

型号对照表

型号	外型结构	复归方式	等同替代	老产品厂
CC-10	CL10	1. 复归端子+电复位 　2. +电源失电复位 　3. 内部自动延时4S复归 （由S3控制起作用，特殊延时订货说明）。	CJ-1	阿继
CC-23	JK-2		ZC-21	阿继
CC-2	A11K		JC-2	许继
CC-23A	JK-2	1.复归FG端子+或-电复位 　2.+电源失电复位 　3.内部自动延时4S复归	ZC-23	阿继
CC-4YA	无外壳		单个外壳内BC-4Y	上继
CC-4SA	无外壳		单个外壳内BC-4S	上继

主要技术参数

○ 额定电压：直流220V、110V、48V，工作电压允许：80%~110%Ue， 直流电源电压纹波系数不大于2%。
○ 冲击动作及返回电流：0.01A;最大稳定电流：3.2A
○ 内有延时3.5S的延时动作元件和延时8S的复归延时元件，分别由S2、 S3 开关控制，上述延时如要其他数值，可在定货时注明即可满足用户要求， 延时元件精度为±10%。
○ 输出接点容量：在电流不大于2A，电压不大于250V，时间常数5ms的感性负载的直流回路中， 继电器接点的分断容量为30W，继电器接点允许接通5A电流。
○ 功率消耗：直流回路：3.2A<1.2W。
○ 电寿命：100000次。

状况\电压	220V	110V	48V
动作前	≤5.5W	≤3W	≤1.5W
动作后	≤10W	≤5W	≤2W

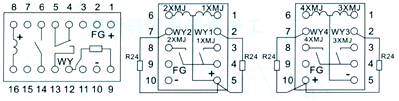

结构、端子及内部接线图

CC-2	CC-10	CC-23
CC-23A	CC-4SA(背视)	CC-4YA(背视)

冲击继电器内部接线图（正视）

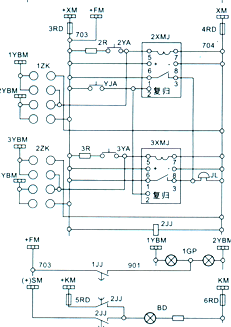

应用参考图

小母线及熔断器	事 故 信 号
试验按钮
电源
电笛
复归按钮
熔断器监察

小母线及熔断器	瞬 时 预 告 信 号
试验按钮
电源
接点
复归按钮
复归按钮	延 时 预 告 信 号
电源
警铃
复归
熔断器监察

事故信号 熔丝熔断

预告信号 熔丝监视灯

CC-2应用参考图（替代JC-2）

小母线及熔断器	事 故 信 号
试验按钮
电源
电笛
复归按钮
熔断器监察

小母线及熔断器	瞬 时 预 告 信 号
试验按钮
电源
接点
复归按钮
复归按钮	延 时 预 告 信 号
电源
警铃
复归
熔断器监察

事故信号 熔丝熔断

预告信号 熔丝监视灯


CC-23A应用参考图（替代ZC-23）
