产品名称：

DKMJ-J型直流滤波电容器

型号规格：

放大图片

产品类别：

常规产品 -- 高压电器 -- 滤波电容器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

DKMJ-J型直流滤波电容器产品详细说明：

DKMJ-J型直流滤波电容器特征
1. 铝合金外壳，干式结构，具有良好的散热性能。
2. 采用金属化聚丙烯膜，内部灌注导热灌封料。
3. 低内阻，高纹波电流承载能力。
4. 产品性能稳定，安全可靠，寿命长。

DKMJ-J型直流滤波电容器用于直流滤波，例如：风力发电、太阳能发电、高压变频器、电力机车、地铁、轻轨车、焊接机、电梯等电路中。

DKMJ-J型直流滤波电容器电气特性
电容量范围Cn： 80μF to 3000μF
电容量允许偏差： ±10%
额定直流电压 Un dc： 450V to 3200V
最大有效电流 Irms max： 113Arms
杂散电感 Ls： ≤100nH
预期寿命： 100,000hours(70℃，额定电压下)
极间测试电压（25°C时）： 1.5Un 10s
极与壳测试电压（25°C时）： (1.5Un+1000)Vac 50Hz 1min.

参考标准：IEC 61071

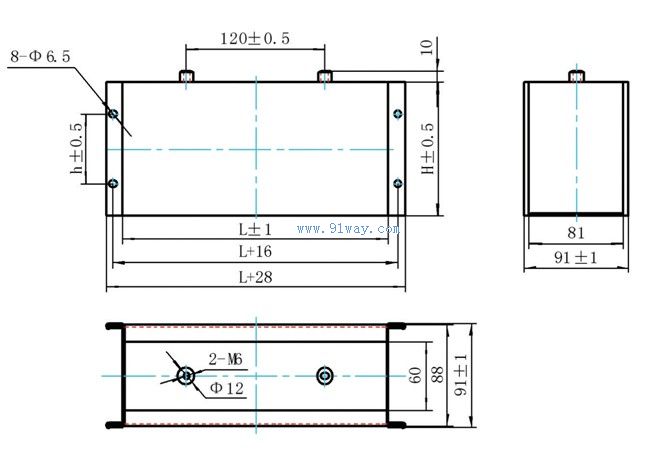

DKMJ-J型直流滤波电容器外形尺寸

规格型号	Cn (μF)	L (mm)	H (mm)	h (mm)	Ls_max. (nH)	dv/dt (V/μs)	Irms_max. (A)		ESR (mΩ)	Rth (℃/W)	Weight (kg)
Un 800V
DKMJ-J 800-1150	1150	230	115	60	100	8	63	1.82		1.43	3.2
DKMJ-J 800-1720	1720	230	155	80	100	7.3	83	1.38		1.15	4.5
DKMJ-J 800-2600	2600	230	220	100	100	6.4	113	1.00		0.97	6.3
Un 1000V
DKMJ-J 1000-720	720	230	115	60	100	10	61	2.04		1.43	3.2
DKMJ-J 1000-1100	1100	230	155	80	100	9.2	80	1.52		1.15	4.5
DKMJ-J 1000-1700	1700	230	220	100	100	8	110	1.08		0.97	6.3
Un 1200V
DKMJ-J 1200-500	500	230	115	60	100	12	58	2.26		1.43	3.2
DKMJ-J 1200-750	750	230	155	80	100	11	76	1.66		1.15	4.5
DKMJ-J 1200-1150	1150	230	220	100	100	9.6	105	1.18		0.97	6.3
Un 1400V
DKMJ-J 1400-370	370	230	115	60	100	14	57	2.44		1.43	3.2
DKMJ-J 1400-550	550	230	155	80	100	12.8	76	1.80		1.15	4.5
DKMJ-J 1400-850	850	230	220	100	100	11.2	105	1.26		0.97	6.3
Un 1600V
DKMJ-J 1600-280	280	230	115	60	100	16	55	2.66		1.43	3.2
DKMJ-J 1600-420	420	230	155	80	100	14.7	75	1.94		1.15	4.5
DKMJ-J 1600-640	640	230	220	100	100	12.8	100	1.36		0.97	6.3
Un 2000V
DKMJ-J 2000-220	220	280	115	60	100	20	36	6.14		1.43	3.2
DKMJ-J 2000-330	330	280	155	80	100	18.3	48	4.46		1.15	4.5
DKMJ-J 2000-440	440	280	220	100	100	16	62	3.24		1.03	6.3
Un 2400V
DKMJ-J 2400-150	150	280	115	60	100	24	35	6.92		1.43	3.2
DKMJ-J 2400-230	230	280	155	80	100	22	47	4.96		1.15	4.5
DKMJ-J 2400-300	300	280	220	100	100	19.2	61	3.62		1.03	6.3
Un 2800V
DKMJ-J 2800-110	110	280	115	60	100	28	33	7.56		1.43	3.2
DKMJ-J 2800-165	165	280	155	80	100	25.7	45	5.22		1.15	4.5
DKMJ-J 2800-220	220	280	220	100	100	22.4	60	3.94		1.03	6.3
Un 3200V
DKMJ-J 3200-84	84	280	115	60	100	32	32	8.28		1.43	3.2
DKMJ-J 3200-130	130	280	155	80	100	29.4	45	5.68		1.15	4.5
DKMJ-J 3200-170	170	280	220	100	100	25.6	58	4.28		1.03	6.3

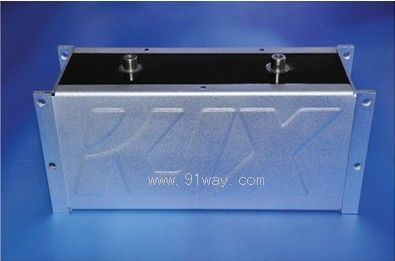

DKMJ-J型直流滤波电容器

DKMJ-J型直流滤波电容器（示意图）
