产品名称：

DKMJ-E型直流支撑滤波电容器

型号规格：

放大图片

产品类别：

常规产品 -- 高压电器 -- 滤波电容器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

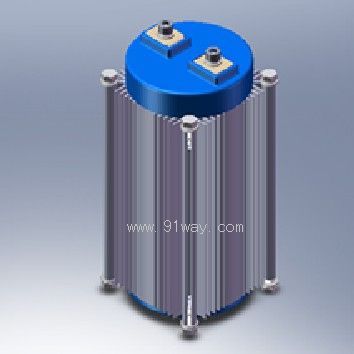

（点击小图查看大图）

DKMJ-E型直流支撑滤波电容器产品详细说明：

DKMJ-E型直流支撑滤波电容器电气特性

电容量范围Cn： 220μF to 1800μF
电容量允许偏差： ±10%
额定直流电压 Un dc： 800V to 1200V
最大有效电流 Irms max： 245Arms
杂散电感 Ls： 58nH to 85nH
极间测试电压（25°C时）： 1.5Un dc 10s
极与壳测试电压（25°C时）： 3kVac 50Hz 1min.

DKMJ-E型直流支撑滤波电容器外形尺寸

Part Number	Capacitance (μF)		D	H	E	S	P	Irms max (A)	Ls (nH)	Rs (mΩ)	Rth (℃/W)	Weigh (kg)
Un 800Vdc
DKMJ-E 800-350	300		76	125	66	M6	32	31	65	4.0	3.5	0.83
DKMJ-E 800-400	400		86	125	76	M6	45	37	65	3.5	3.0	1.1
DKMJ-E 800-520	520		76	175	66	M6	32	46	73	3.1	2.4	1.21
DKMJ-E 800-600	600		116	100	106	M6	60	95	58	1.4	1.3	2.4
DKMJ-E 800-700	700		126	100	116	M6	60	105	58	1.3	1.1	2.7
DKMJ-E 800-720	720		76	225	66	M6	32	60	80	2.5	1.8	1.7
DKMJ-E 800-800	800		86	225	76	M6	45	76	80	2.4	0.86	2.0
DKMJ-E 800-900	900		126	125	116	M6	60	103	65	1.3	1.1	3.
DKMJ-E 800-1000	1000		136	125	126	M8	80	113	65	1.2	0.95	3.8
DKMJ-E 800-1200	1200		146	125	136	M8	80	136	65	1.0	0.84	4.3
DKMJ-E 800-1400	1400		156	125	146	M8	100	160	65	0.8	0.74	4.9
Un 1000Vdc
DKMJ-E 1000-220		220	76	125	66	M6	32	23	65	4.5	3.5	0.83
DKMJ-E 1000-270		270	86	125	76	M6	45	36	65	3.8	3.0	1.1
DKMJ-E 1000-330		330	76	175	66	M6	32	40	73	3.7	2.4	1.21
DKMJ-E 1000-400		400	116	100	106	M6	60	76	58	2.2	1.3	2.4
DKMJ-E 1000-450		450	76	225	66	M6	32	55	80	2.9	1.8	1.7
DKMJ-E 1000-500		500	86	225	76	M6	45	66	80	2.8	0.86	2.0
DKMJ-E 1000-600		600	126	125	116	M6	60	84	65	2.0	1.1	3.
DKMJ-E 1000-700		700	136	125	126	M8	80	98	65	1.7	0.95	3.8
DKMJ-E 1000-800		800	146	125	136	M8	80	112	65	1.4	0.84	4.3
DKMJ-E 1000-1000		1000	156	125	146	M8	100	140	65	1.1	0.74	4.9
Un 1200Vdc
DKMJ-E 1200-150		150	76	125	66	M6	32	23	65	5.0	3.5	0.83
DKMJ-E 1200-220		220	86	125	76	M6	45	33	65	4.3	3.0	1.1
DKMJ-E 1200-240		240	76	175	66	M6	32	36	73	4.2	2.4	1.21
DKMJ-E 1200-300		300	116	100	106	M6	60	63	58	2.8	1.3	2.4
DKMJ-E 1200-320		320	76	125	66	M6	32	50	80	3.4	1.8	1.7
DKMJ-E 1200-340		340	86	125	76	M6	45	60	73	3.3	1.2	1.5
DKMJ-E 1200-400		400	116	100	106	M6	60	61	65	3.0	1.3	2.8
DKMJ-E 1200-470		470	86	125	76	M6	45	70	80	2.8	0.86	2.0
DKMJ-E 1200-500		500	126	125	116	M6	60	76	65	2.4	1.1	3.1
DKMJ-E 1200-600		600	136	125	126	M8	80	91	65	2.0	0.95	3.8
DKMJ-E 1200-700		700	146	125	136	M8	80	106	65	1.7	0.84	4.3
DKMJ-E 1200-800		800	156	125	146	M8	100	120	65	1.4	0.74	4.9
DKMJ-E 1200-1000		1000	126	125	116	M6	60	135	80	1.3	0.67	4.7
DKMJ-E 1200-1200		1200	136	125	126	M8	80	165	80	0.9	0.62	5.7
DKMJ-E 1200-1400		1400	146	125	136	M8	80	190	80	0.7	0.58	6.5
DKMJ-E 1200-1600		1600	156	125	146	M8	100	220	80	0.6	0.53	7.5

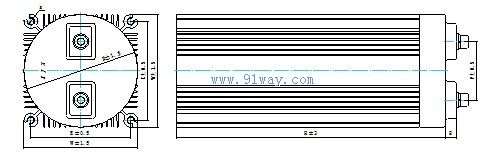

DKMJ-E型直流支撑滤波电容器（示意图）
