产品名称：

DKMJ-A型高频滤波/隔直流电容器

型号规格：

放大图片

产品类别：

常规产品 -- 高压电器 -- 滤波电容器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

DKMJ-A型高频滤波/隔直流电容器产品详细说明：

DKMJ-A型高频滤波/隔直流电容器电气特性

电容量范围（Cn）： 80μF ~ 1000μF
电容量允许偏差： ±10%
额定直流电压（Un dc）： 500V ~ 1600V
最大有效电流（Irms max.）： 300Arms
杂散电感（Ls）： ___ 22nH ~ 42nH
极间测试电压（25°C时）： 1.5Un dc 10s
极与壳测试电压（25°C时）： 4kVac 50Hz 1min

DKMJ-A型高频滤波/隔直流电容器外形尺寸

Part Number	Cn (μF)	H (mm)	Ls max. (nH))	ESR (mΩ)	Irms max. (A)	Rth (℃/W)	Weight (kg)
Un 500Vdc
DKMJ-A 500-500	500	120	22	0.40	150	0.62	4.4
DKMJ-A 500-600	600	150	27	0.35	180	0.45	5.4
DKMJ-A 500-800	800	200	33	0.33	240	0.40	7
DKMJ-A 500-1000	1000	250	37	0.32	300	0.28	8.5
Un 630Vdc
DKMJ-A 630-400	400	140	22	0.40	150	0.62	5
DKMJ-A 630-500	500	170	27	0.35	180	0.45	6
DKMJ-A 630-600	600	200	33	0.33	220	0.40	7
DKMJ-A 630-800	800	270	37	0.32	300	0.28	9
Un 800Vdc
DKMJ-A 800-300	300	160	22	0.40	140	0.62	5.5
DKMJ-A 800-400	400	190	27	0.35	180	0.45	6.5
DKMJ-A 800-500	500	230	35	0.33	230	0.40	8
DKMJ-A 800-600	600	270	37	0.32	280	0.28	9
Un 1000Vdc
DKMJ-A 1000-200	200	160	22	0.40	120	0.62	5.5
DKMJ-A 1000-300	300	210	27	0.35	180	0.45	7
DKMJ-A 1000-400	400	270	37	0.33	240	0.40	9
DKMJ-A 1000-500	500	320	42	0.32	300	0.28	10.5
Un 1200Vdc
DKMJ-A 1200-150	150	170	22	0.40	105	0.62	6
DKMJ-A 1200-200	200	210	27	0.35	140	0.45	7
DKMJ-A 1200-300	300	290	38	0.33	210	0.40	9.5
DKMJ-A 1200-330	330	310	42	0.32	230	0.28	10
Un 1400Vdc
DKMJ-A 1400-100	100	160	22	0.40	80	0.62	5.5
DKMJ-A 1400-150	150	220	27	0.35	120	0.45	7.5
DKMJ-A 1400-200	200	270	37	0.33	200	0.40	9
DKMJ-A 1400-220	220	300	42	0.32	220	0.28	10
Un 1600Vdc
DKMJ-A 1600-80	80	160	22	0.40	75	0.62	5.5
DKMJ-A 1600-100	100	200	27	0.35	90	0.45	7
DKMJ-A 1600-150	150	270	37	0.33	140	0.40	9
DKMJ-A 1600-180	180	320	42	0.32	170	0.28	10.5

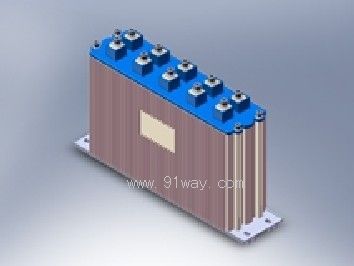

DKMJ-A型高频滤波/隔直流电容器

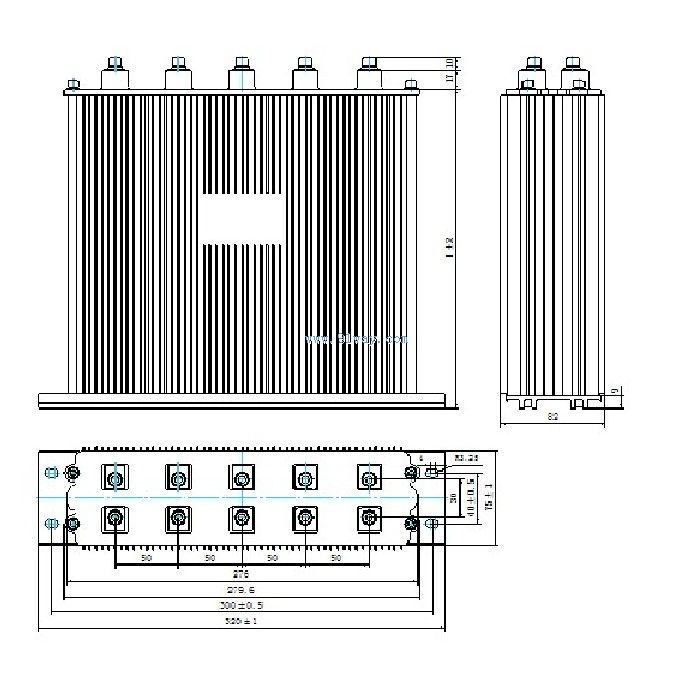

DKMJ-A型高频滤波/隔直流电容器（示意图）
