FDZR2-4.0/12(-1W)型放电线圈产品详细说明：

FDZR2-4.0/12/√3(-1W)型放电线圈是为(户外)环氧树脂浇注全封闭式结构，适用于额定频率为50Hz，额定电压为10kV及以下电力系统中用于与高压并联电容器连接，使电容器组从电力系统中切除后的剩余电荷迅速释放、可以有效地防止电容器组再次合闸时，由于电容器仍带有电荷而产生危及设备安全的合闸过电压和过电流、并确保检修人员的安全。该系列产品带有二次绕组，可供线路监控、测量和二次保护。

FDZR2-4.0/12/√3(-1W)型放电线圈技术参数

系统标称电压（kV）	10
一次绕组额定电压（kV）	6.6/√3；7.2/√3；11/√3；12/√3
二次绕组额定电压（V）	100；100/√3
二次绕组额定负荷(VA)	50VA
准确级	0.5
配套电容器组容量(Mvar)	0.5-4.0
绝缘水平	12/42/75kV
放电时间	在额定工作电压下，电容器断电后残余电压降至50V的时间不超过5S
局部放电水平	≤5pC
接线方式：减级性	相数：单相	频率：50Hz
爬电比距：外绝缘爬电比距不小于31mm/kV

注：如有特殊要求，可与我公司协商后确定。

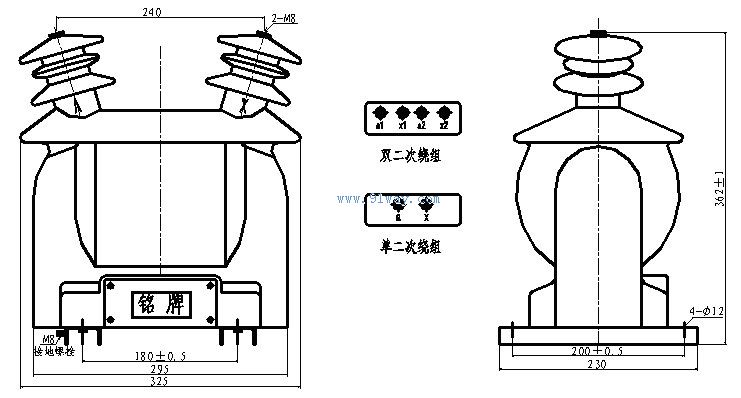

产品外形图：

FDZR2-4.0/12(-1W)型放电线圈
