L2C,L3C,L4C多功能数字式计数器产品详细说明：

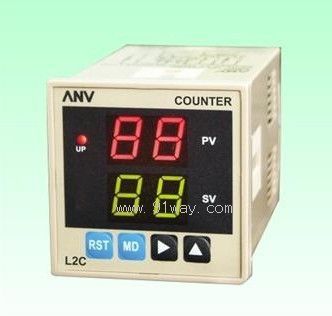

L2C,L3C,L4C多功能数字式计数器

具有2位数, 3位数及4位数计数功能，7段LED数字显示，使用接点输入，亦可外接使用近接开关或光电开关输入，具有高速响应特性，计数速度可达每秒1,000次，允许计数中改变设定值，具有按键锁定功能，可选择其动作方式为上数或下数，具有停电记忆功能。

型号		L2C-X L3C-X L4C-X	L2C-G L3C-G L4C-G	L2C-P L3C-P L4C-P	L2C-11 L3C-11 L4C-11
尺寸（mm）		48H×48W×93D
安装与其底座		露出型：P2CF-08 or P2CF-11 埋入型：Y-50&US-08 or Y-50&P3C-08 or Y-50&US-11
指示灯动作		计数到指示
输入信号方式 （计数，复归输入）		接点：依接点开放，短路输入     电晶体：依近接开关或光电开关ON/OFF输入
额定电压		12~60VDC/AC 100~240VAC 50/60Hz
容许电压范围		额定电压的90~110%
控制输出		接点 1C 5A 250V 1+4 Count input 计数输入 1+3 Rset 复归	接点 1C 5A 250V 1+4 Count input 计数输入 1+3 Gate 开控	接点 1C 5A 250V 1+4 Count input 计数输入 1+3 12VDC 100mA 电源输出	接点 1C 5A 250V 6+5 Count input 计数输入 6+7 Reset 开控 1+4 Gate 复归 1+3 12VDC 100mA 电源输出
寿 命	机 械	5×10^6 times
	电 气	10^5 times
复归方式		电源复归，外部复归
复归时间		电源复归：0.3 sec    外部复归：0.02sec
消耗功率		Max.2VA
使用环境温度		-10℃~+55℃
使用环境湿度		45%~85%RH
重量		Approx.130g	Approx.130g	Approx.120g	Approx.120g

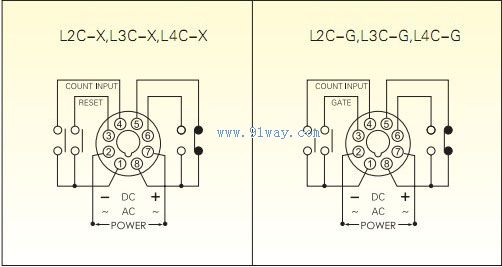

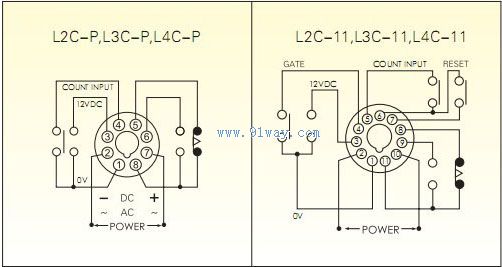

L2C,L3C,L4C多功能数字式计数器接线图与时序图

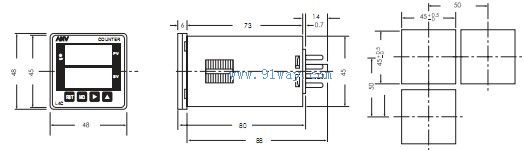

L2C,L3C,L4C多功能数字式计数器外观尺寸图
