产品名称：

H2C,H3C,H4C预置型计数器

型号规格：

放大图片

产品类别：

常规产品 -- 低压电器 -- 电子计数器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

H2C,H3C,H4C预置型计数器产品详细说明：

H2C H3C H4C预置型计数器

动作方式：上数或下数
数字显示：2,3,4位数显示
计数输入：接点(1+4)输入
计数速度：250cps 或 60cps
复归方式：断电复归或接点(1+3)复归
可承制倒数计数(代号Y),自动归零(代号S)

最高计数速度 30cps		H2C-X H3C-X H4C-X	H2C-XM H3C-XM H4C-XM	H2C-G H3C-G H4C-G	H2C-GM H3C-GM H4C-GM	H2C-P H3C-P H4C-P	H2C-PM H3C-PM H4C-PM
最高计数速度 250cps(L)		H2C-XL H3C-XL H4C-XL	H2C-XLM H3C-XLM H4C-XLM	H2C-GL H3C-GL H4C-GL	H2C-GLM H3C-GLM H4C-GLM	H2C-PL H3C-PL H4C-PL	H2C-PLM H3C-PLM H4C-PLM
最高计数速度 1Kcps(F)		H2C-XF H3C-XF H4C-XF	H2C-XFM H3C-XFM H4C-XFM	H2C-GF H3C-GF H4C-GF	H2C-GFM H3C-GFM H4C-GFM	H2C-PF H3C-PF H4C-PF	H2C-PFM H3C-PFM H4C-PFM
倒数计时（Y）		H□C-XY H□C-XLY H□C-XFY	H□C-XMY H□C-XLMY H□C-XFMY	H□C-GY H□C-GLY H□C-GFY	H□C-GMY H□C-GLMY H□C-GFMY	H□C-PY H□C-PLY H□C-PFY	H□C-PMY H□C-PLMY H□C-PFMY
自动归零（S） 0.5 sec or 1.0 sec		H□C-XS H□C-XLS H□C-XFS	H□C-XMS H□C-XLMS H□C-XFMS	H□C-GS H□C-GLS H□C-GFS	H□C-GMS H□C-GLMS H□C-GFMS	H□C-PS H□C-PLS H□C-PFS	H□C-PMS H□C-PLMS H□C-PFMS
尺寸（mm）		48H×48W×98D
安装与其底座		露出型：P2CF-08 埋入型：Y-50&US-08 or Y-50&P3C-08
额定电压		12~60VDC/AC 100~240VAC 50/60Hz
容许电压范围		额定电压的90~110%
信号输入方式（计数，复归输入）		接点：依接点开放，短路输入电晶体：依近接开关或光电开关ON/OFF输入
停电记忆（M）		无停电记忆	带停电记忆	无停电记忆	带停电记忆	无停电记忆	带停电记忆
控制输出		接点 1C 5A 250V 1+4 Count Input 计数输入 1+3Reset 复归		接点 1C 5A 250V 1+4 Count Input 计数输入 1+3Gate 开控		接点 1C 5A 250V 1+4 Count Input 计数输入 1+3 12VDC 100mA 电源输出
寿命	机械	5×10^6 times
	电气	10^5 times
复归方式		电源复归，自动复归，外部复归
复归时间		电源复归：0.3sec 外部复归：0.02sec
消耗功率		Max.2VA
使用环境温度		-10℃~+55℃
使用环境湿度		45%~85%RH
重量		Approx.130g

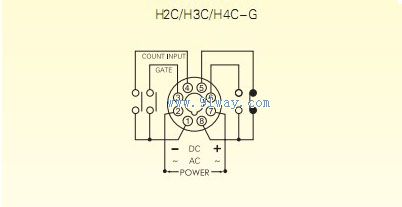

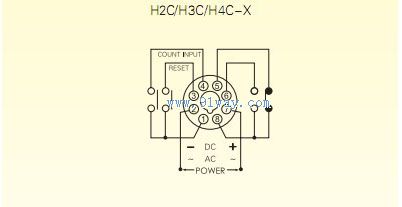

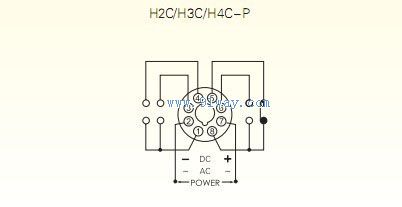

H2C,H3C,H4C预置型计数器接线图与时序图

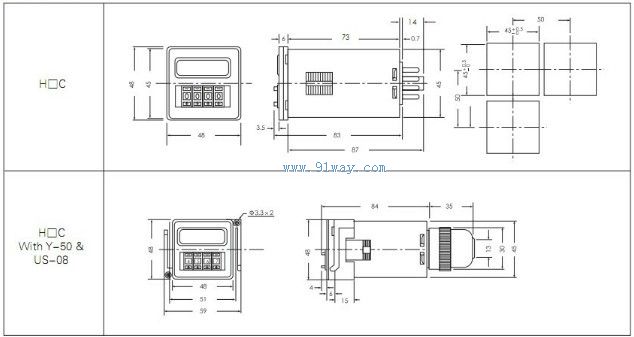

H2C,H3C,H4C预置型计数器外观尺寸图

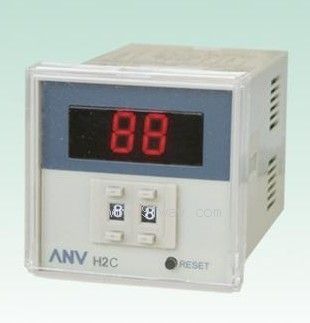

H2C,H3C,H4C预置型计数器

H2C,H3C,H4C预置型计数器（示意图）
