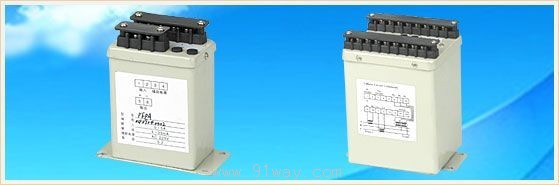

产品名称: LFP型电量变送器
型号规格: LFP型电量变送器
  放大图片 放大图片
产品类别: 常规产品 -- 仪器仪表 -- 电量变送器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
LFP型电量变送器产品详细说明:

一、LFP型电量变送器通用技术条件

引用标准及规则:GB/T 13850-1998
准确度等级:0.2
稳定度:符合GB/T 13850-1998
工作温度:Ⅰ组10-35℃ Ⅱ组0-45℃ Ⅲ组 -10-55℃
相对湿度:<95%
响应时间:<400ms
输出纹波峰值:<0.4%
工作频率:标称频率:±10%
输出负载:恒定电流输出 额定10V压降 最大15V 压降
     恒定电压输出 额定2mA 最大5mA输出
输出负载影响:<0.04%(额定负载范围内)电流回路0.2VA电流回路0.1VA。
输助电源:额定电压 80%-120%,额定频率90%-110%
输入过载范围:电流3倍连续10倍1秒80倍0.5秒电压最大2倍连续
绝缘强度:符合 GB/T 13850/1998
冲击试验:ANSI C37.9Oa/1973,DIN IEC 255-4(5kV 1.2/50us脉冲电压)
电涌试验:IEC 255-4(2.5Kv-0.25ms1 MHZ)
校正幅度:满度最小3%,零点最小1±%
磁场影响:100安匝25厘米中心变化<0.025%
贮藏条件:温度-40-70℃,相对湿度20-99%无凝霜。

二、型号
LFPW----有功功率变送器
LFPK----无功功率变送器
LFPWK----有功功率/无功功率组合变送器

注:1、带“*”90·移相无功功率变送器频率范围Fn±0.05Hz;
2、仅LFPW/LFPK可双路输出;
3、“**”辅助电源可选PD1:DC、110V、PD2、DC、220V。

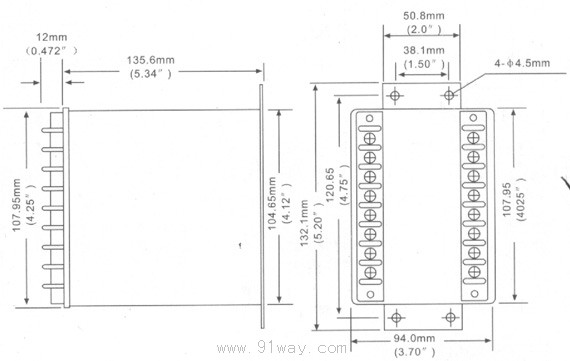

三、外形尺寸

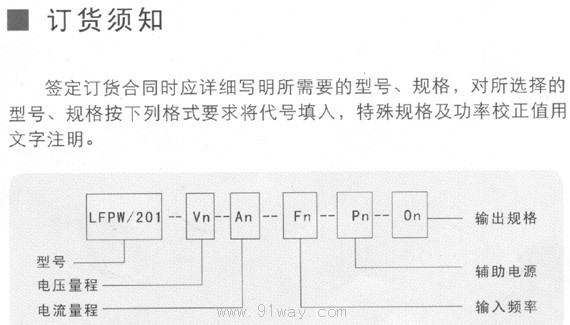

LFP型电量变送器型号说明
LFP型电量变送器接线图

LFP型电量变送器
