XKGKL型限流电抗器串联连接在系统上,当系统发生故障时,用以限制短路电流,使短路电流降低至其后接的设备的容许值。
特点

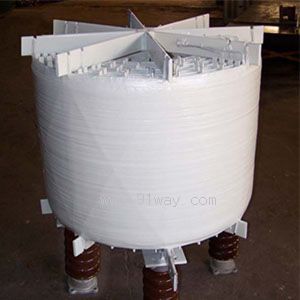

1.XKGKL型限流电抗器是由支柱绝缘子支撑的空心线圈,线圈用玻璃纤维浸渍环氧树脂固化为成型刚体。
2. 干式空心限流电抗器的电感值线性良好。能够有效抑制突发涌流。
3.绕组采用多种小截面的膜包导线绕制,具有绝缘性能优良、损耗低、重量轻、体积小、免维护等特点。
5.电抗器整个外表面涂有抗紫外线防护层,户内户外均可使用,且安装方式灵活,可三相水平布置,小容量也可三相叠装。
型号含义
![](/upload2014/201412/20141230190157408.jpg)
使用环境条件
1.安装地点 : 户内,户外均可。
2.环境温度:- 40 ℃~ + 40 ℃
3.海拔高度:不超过 1000M
4.最大风速: 35m/s
5.安装地点无腐蚀气体、蒸汽、无导电性或爆炸性尘埃。
6.抗污秽能力:外绝缘的爬电比距不小于 25mm/kV (相对于系统最高工作电压),对于重污秽地区可以取 35 mm/kV。
XKGKL型限流电抗器订货参数
1.额定频率 2.系统电压
3.额定电抗率 4.额定电流
5.额定短时电流及持续时间 6.动稳定电流
7.额定电抗值 8.绝缘水平
9.使用地点:户内或户外 10.安装方式及出线角度
