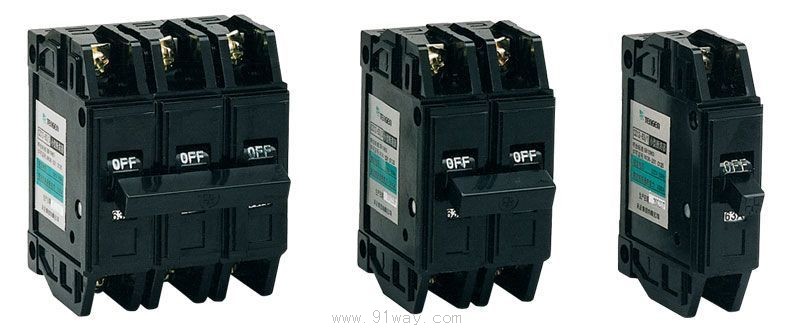

DZ12系列塑料外壳式断路器产品详细说明：

一、适用范围
DZ12系列塑料外壳式断路器(以下简称断路器)适用于交流50Hz，额定电流至63A，单相230V及三相400V电路中，主要用作照明线路的过载及短路保护，以及在正常情况下作为线路不频繁的转换之用。
产品符合GB 10963和IEC 60898-1标准。

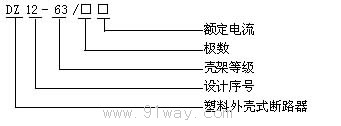

二、型号及其含义

三、正常工作条件及安装条件
1、周围空气温度上限值不超过+40℃, 下限值不低于-5℃，且24h的平均温度值不超过+35℃；
注1：下限值为-10℃或-25℃的工作条件，在订货时用户须向制造厂申明；
注2：上限值超过+40℃或下限值低于-25℃的工作条件，用户应与制造厂协商。
2、安装地点的海拔不超过2000m；
3、大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下可以允许有较高的相对湿度，例如在+20℃时达90%，对由于温度变化偶尔产生的凝露应采取适当的措施；
4、污染等级：2级；
5、安装类别: Ⅱ类及Ⅲ类；
6、安装场所的外磁场任何方向不应超过地磁场的5倍；
7、一般垂直安装，任何方向允差2°；
8、安装处应无显著冲击和振动。
四、结构特征
1、本断路器由手柄、操作机构、脱扣装置、灭弧装置及触头系统构成，全部零部件均安装在塑料外壳内组成一体。由于操作时能快分快合，所以触头磨损少，寿命长。
2、脱扣装置出厂时已调整好并封牢，不用担心因意外变化而影响脱扣特性。
3、二极、三极断路器内部装有联动的脱扣装置，不会造成单相断电事故。

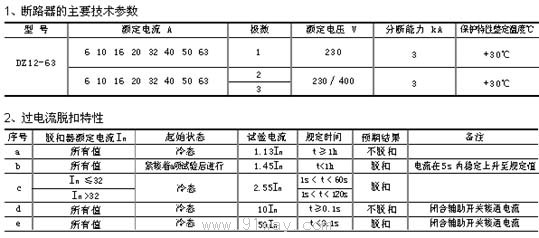

五、主要技术参数

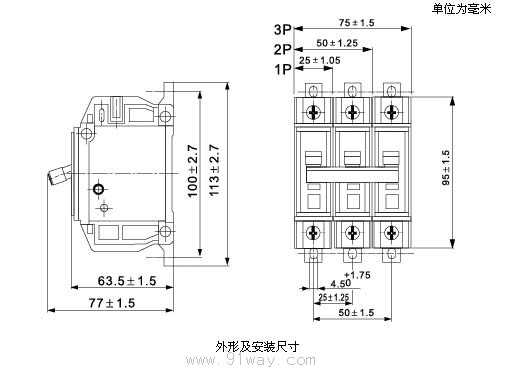

六、DZ12系列塑料外壳式断路器外形及安装尺寸

七、订货须知
用户在订货时必须说明如下事项：
a、断路器的型号、名称；
b、断路器的额定电流；
c、极数；
d、数量。
例如：DZ12-63，2极，额定电流20A，100台。
应写成：DZ12-63/2P 20A 100台。
