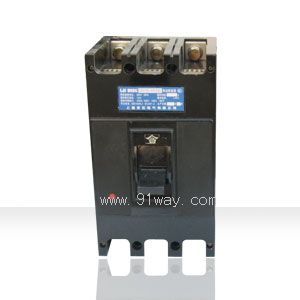

DZX10D系列塑壳式断路器产品详细说明：

适用范围
DZX10D系列塑料外壳式断路器(以下简称断路器)适用于交流50Hz（或60Hz），额定绝缘电压690V，额定工作电压690V及以下，额定电流至630A，在低压网络或变电系统中，要求高分断能力的分支路场合，作为分配电能和线路及电源设备的不频繁转换之用。

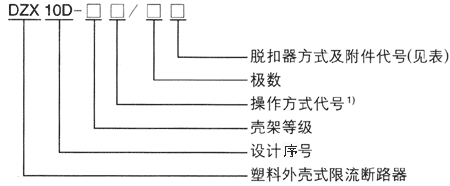

型号及其含义


　
1）：手柄直接操作无代号；电动操作用D表示。
脱扣器方式及附件代号



结构特征
本系列断路器由触头系统、操作机构、脱扣机构、灭弧装置以及绝缘件组成，其静触头采用可斥开结构，提高了分断能力。当过载电流或短路电流达到或超过其规定值时，断路器自动跳闸，从而切断电源，保护负载侧的设备。

主要技术参数

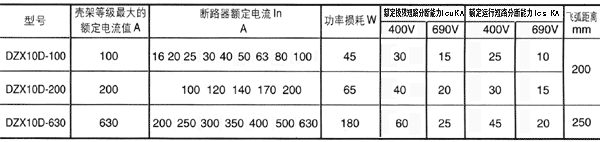

1. 断路器的主要技术参数



2. 控制电路的主要技术参数


　
3.辅助触头和报警触头的主要技术参数

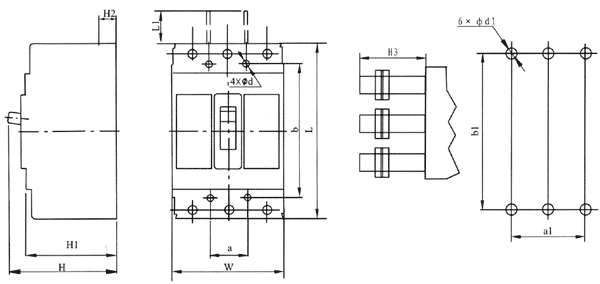

外形及安装尺寸
断路器的外形及安装尺寸见图和表



　
断路器外形及安装尺寸 　　　　板后接线尺寸

单位为毫米


订货须知
用户订货时必须说明如下事项：
　　1)断路器的型号、名称；
　　2)断路器的额定电流；
　　3)断路器的附件名称、规格、组合代号；采用欠电压脱扣器和分励脱扣器时，应注明工作电压（或控制电源电压）的电压值；
　　4)接线方式：板前接线、板后接线（板前接线可省略）
　　5)数量。
　　例如：DZX10D-630，三极，额定电流500A，分励脱扣器额定电压交流220V,脱扣器电流整定倍数10In，板前接线，10台。
　　应写成：DZX10D-630 / 331、500A、AC220V、10In、10台。
