产品名称：

IAC系列自动分度卡盘

型号规格：

IAC系列自动分度卡盘

产品类别：

常规产品 -- 五金工具 -- 卡盘

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

IAC系列自动分度卡盘产品详细说明：

IAC系列自动分度卡盘

角度定制：非标角度可以定制
多面加工：同一本体一次装夹实现8x45°或6x60°多个面加工
快速换模：插拨式夹具固定方案，1分钟内实现夹具更换
浮动靠山：叠加专利技术浮动靠山，定位时伸出，转位时缩回
高精度：角度分度精度<1' 重复定位<0.01mm

规格 Spec 型号 Model	ØA	B	ØC(h7)	D	G	J	K	M	N	P
IAC-168A/C	168	142	140	3.5	68	35	70	37.9	37.5	190
IAC-203A/C	203	158	140	5	82	36	82	48.3	43.5	216
IAC-225A/C	225	170	170	5	95	37	95	59.3	54.5	240
IAC-256A/C	256	187	220	5	105	42	105	61.5	60	276
IAC-305A/C	305	212	220	5	130	58	130	86	84.5	330
IAC-400A/C	400	278	300	8	175	58	175	118.8	114.5	416
IAC-460A/C	460	308	300	8	205	58	205	137	133	490

规格 Spec 型号 Model	夹紧力 KN	主轴孔径 mm	最高转速 RPM	重量 kg	适配主轴 No	最大工件尺寸 mm	夹持行程 mm
IAC-168A/C	10.6	45	3500	15	A2-5	136	9
IAC-203A/C	11.3	45	3000	24	A2-5	164	15.2
IAC-225A/C	11.3	45	2800	30	A2-6	190	15.2
IAC-256A/C	14.5	45	2500	42	A2-8	210	19.1
IAC-305A/C	14.5	45	2200	61	A2-8	260	19.1
IAC-400A/C	31.4	45	1800	120	A2-11	350	30
IAC-460A/C	31.4	45	1500	161	A2-11	410	30

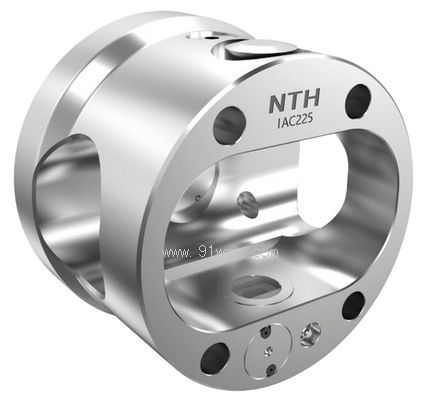

IAC系列自动分度卡盘

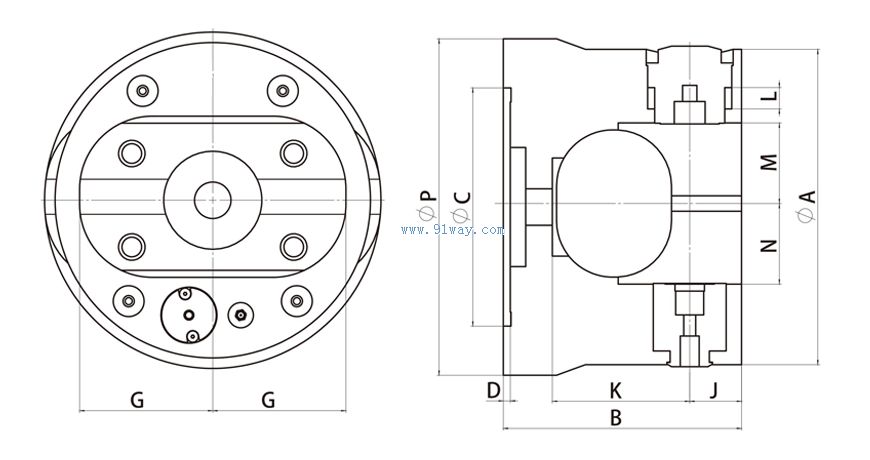

IAC系列自动分度卡盘（示意图）
