产品名称: JSZF-10G系列抗谐振电压互感器
型号规格: JSZF-10G系列抗谐振电压互感器
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 10KV电压互感器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
JSZF-10G系列抗谐振电压互感器产品详细说明:

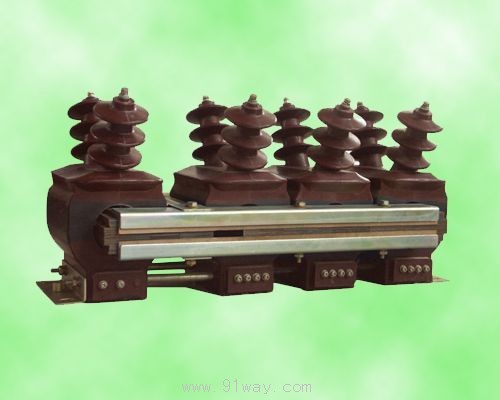

JSZF-10G系列抗谐振电压互感器

产品型号:JSZF-10G
额定电压:10kV
使用场所:户内
技术参数:最高精度0.2级
极限容量:200*3VA

JSZF-10G系列抗谐振电压互感器是继三相五柱电压互感器之后,为消除因电力系统不同程度接地后而导致互感器发生铁磁谐振大量烧毁这一公害而开发的一种抗铁磁谐振的电压互感器。JSZF-10G系列抗谐振电压互感器是采用环氧树脂浇注成型的半封闭,免维护产品。

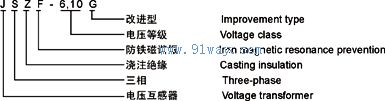

JSZF-10G系列抗谐振电压互感器型号说明

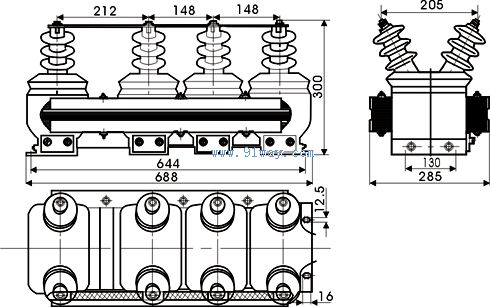

JSZF-10G系列抗谐振电压互感器外形及安装尺寸

JSZF-10G系列抗谐振电压互感器外形尺寸

技术参数

型号
type
额定电压比
Ratedtransformation
ratio(KV)

额定输出
Rated output(VA)

热极限输出
Rated insulation
level(VA)
额定绝缘水平
Rated insulation level
(KV)
0.2
0.5
1
JSZF-10G
JSZF-10G系列电压互感器技术符号
75
150
300
1000
12/42/75

型号
type
额定电压比
Ratedtransformation
ratio(KV)

额定输出
Rated output(VA)

热极限输出
Rated insulation
level(VA)
额定绝缘水平
Rated insulation level
(KV)
0.2/0.2
0.5/0.5
0.5/0.5
JSZF-10G
JSZF-10G系列电压互感器技术符号
45
45/75
90/90
600
12/42/75

型号
type
额定电压比
Ratedtransformation
ratio(KV)

额定输出
Accuracy class and Rated output(VA)

正常运行时二次输出电压(不平衡电压)
Secondary out put voltage When normal running(unbalance voltage)
额定绝缘水平
Rated insulation level
(KV)
6P/(3P)
JSZF-6G
JSZF-10G系列电压互感器技术符号
50
<10V
7.2/32/60
JSZF-10G
JSZF-10G系列电压互感器技术符号
50
12/42/75


注:如用户要求的参数超出上表范围,可与我公司协商后确定。
接线图
图:JSZF-6G,10G型二绕组电压互感器原理接线图

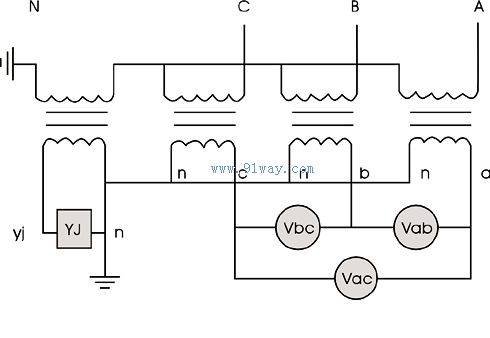

JSZF-10G系列抗谐振电压互感器接线图1

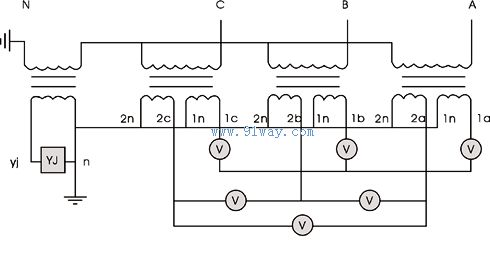

JSZF-10G系列抗谐振电压互感器接线图2
JSZF-10G系列抗谐振电压互感器

JSZF-10G系列抗谐振电压互感器
