适用范围与用途

BGP2系列矿用隔爆型高压真空配电装置，适用于煤矿井下和其它周围介质中含有爆炸性气体(甲烷混合物)的环境中，对额定频率50Hz、额定电压至10kV、额定电流至400A的三相交流中性点不直接接地的供电系统的过载、短路、接地(漏电)、绝缘监视、过压、欠压等故障进行保护，并可作为直接起动高压电动机用。配电装置可单台使用，也可联台使用。本配电装置选用技术先进的智能化多功能综合保护器，保护精度高，反应速度快，配合中文菜单式人机交互界面，操作直观简便。
　配电装置按GB3836.1-2000《爆炸性气体环境用电气设备 第1部分：通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备 第2部分：隔爆型“d”》和JB8739-1998《矿用隔爆型高压配电装置》等有关标准设计、制造。

型号含义

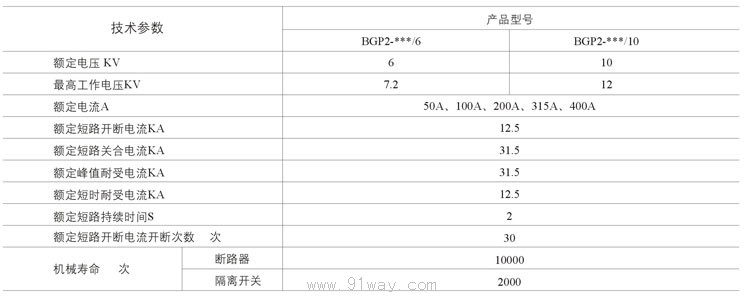

BGP2系列矿用隔爆型高压真空配电装置技术参数

结构概述
1、配电装置由隔爆外壳与壳内的机芯组成。
2、隔爆外壳呈方形，采用Q235-A钢板焊接。整体结构采用主腔与接线腔分体以螺栓连接。主腔壳与门采用压板扣紧方式，二者之间设有机械联锁，保证只有在断路器处于分断状态、隔离开关处于分闸位置时才可打开前门；当前门打开后，隔离开关不能进行合闸操作。一次接线采用两个电源进线端，左右均可进线，可通入外径为φ51~φ80的电缆。负载侧出线腔位于主腔后部，带一个主回路出线口，一个控制电路出线口。
3、主腔内主要装有高压真空断路器(带隔离开关)、母线式穿心电流互感器等。内部主回路采用硬母线联接。前门上主要装有智能保护器、菜单控制按钮、液晶显示屏、分合闸按钮等。
