适用范围与用途
XBD2系列矿用隔爆型移动变电站用低压保护箱，适用于煤矿井下和其它周围介质中含有爆炸性气体(甲烷混合物)的环境中，作为变压器容量为315kVA-1600kVA的移动变电站低压侧配套装置，与BGP2-YZ系列移动变电站用高压真空配电装置配合，共同组成低压侧故障分断高压的理想型移动变电站系统。在交流50Hz，电压至1140V，电流至1000A的供电系统中，可实现漏电、漏电闭锁、短路、过载、欠压、断相与不平衡等保护功能。本保护箱选用技术先进的智能化综合保护装置，保护精度高，反应速度快，并采用汉字字符液晶显示器，配合菜单式人机交互界面，操作直观简便，显示信息丰富。

XBD2系列矿用隔爆型移动变电站用低压保护箱按GB3836.1-2000《爆炸性气体环境用电气设备 第1部分：通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备 第2部分：隔爆型“d”》和GB8286-1996《矿用隔爆型移动变电站》等有关标准设计、制造。

型号含义

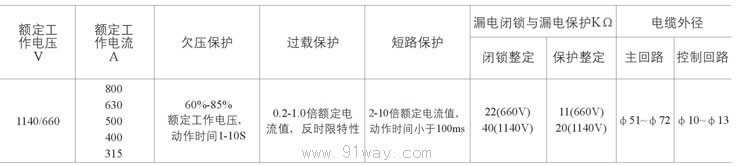

技术参数

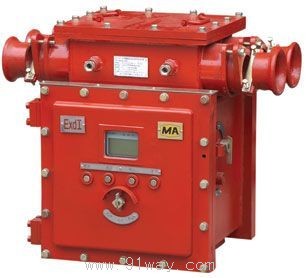

结构概述
1、保护箱由隔爆外壳与壳内的机芯组成。通过腔体上的后法兰用螺栓与干式变压器低压接线盒法兰连接成一体。
2、隔爆外壳由主腔体、前门、接线腔等主要部分组成。主腔体与前门以螺栓联接，二者之间设有机械联锁，保证只有在电源开关处于分断状态、内部控制电路均不带电的情况下才可打开前门；当前门打开后，电源开关不能进行分合操作。接线腔位于主腔上部，两侧各有两个主线路进出线口，前部有两个控制线路进出线口。
3、主腔内主要装有控制本体、母线式穿心电流互感器、电源开关、试验按钮等，内部主回路采用硬母线联接。前门上主要装有智能保护器、菜单控制按钮、液晶显示屏、试验转换开关等。
