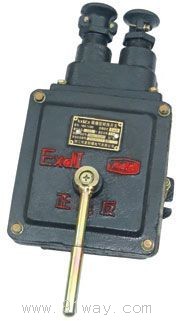

产品名称: | HBS-11/380型矿用隔爆型转换开关 | |||||
型号规格: | |
|||||
产品类别: | 常规产品 -- 特种电器 -- 防爆控制开关 | |||||
参考价格: | 厂价直销 | |||||
产品品牌: | 国产 | |||||
产品产地: | 上海 | |||||
可供数量: | 批量 | |||||
供货周期: | 现货(或电询) | |||||
|
||||||
产品简介: |
|
适用范围与用途
HBS-11/380矿用隔爆型转换开关(以下简称转换开关),主要适用于具有爆炸性气体(甲烷)空气混合物的煤矿井下,在交流50Hz、电压至380V的电路中,控制5.5kv及以下的鼠笼型异步电动机的起动、停止与换向。
本产品按GB3836.1-2000《爆炸性气体环境用电气设备 第1部分:通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备 第2部分:隔爆型“d”》等有关标准设计、制造。
HBS-11/380型矿用隔爆型转换开关型号含义
结构概述
产品是将QX1-13NI/5.5可逆转换开关装入隔爆外壳中,从而具有控制电动机与防爆的功能。
防爆外壳由壳体、盖、接线腔体等部分组成。可逆转换开关固定在盖上,通过套在开关方轴上的转轴与盖之间的隔爆转轴相连接,安全可靠。接线腔共设6根接线柱:L1、L2、L3、D1、D2、D3在壳体内,这些端子相应接点连接,用户在使用时只需将L1-L3通过引入装置接电源:将D1-D3通过另一引入装置接电动机即可(内部接地应可靠连接)。
主要技术参数
