QC36系列电磁起动器产品详细说明：

QC36系列电磁起动器(以下简称起动器)，主要适用于交流50Hz(或60Hz)、额定工作电压至380V、额定工作电流至150A的电路中， 用作控制三相鼠笼型感应电动机，使其直接起动、停止和正反向运转，带有热过载继电器的起动器能对电动机的过载或断相起保护作用。  　　

QC36系列电磁起动器符合标准IEC60947-4-1(1990)、GB14048.4-1993。

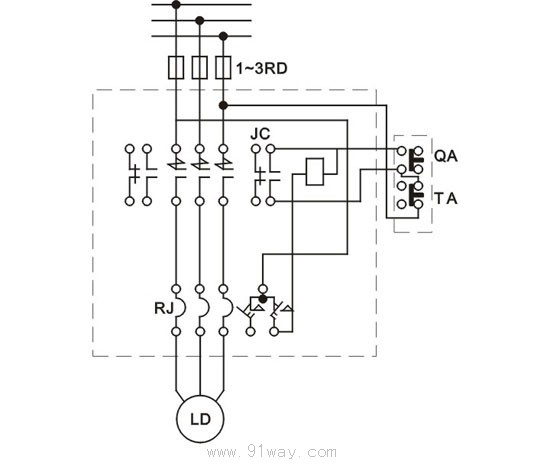

    图1     QC36系列不可逆起动器电气原理


图2       QC36系列可逆起动器电气原理


      图3     QC36系列起动器外形及安装尺寸

QC36系列电磁起动器
