M-ATS1系列智能双电源自动切换开关产品详细说明：

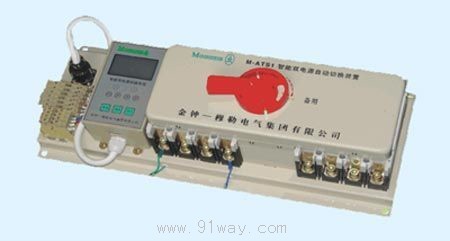

M-ATS1系列智能双电源自动切换开关

概述及适用范围
当今科技日新月异,电力系统设备逐渐向集中监控化,智能化方向发展即弱电(电子)控制弱电.本公司根据国外先进技术和国内用电用户的实际需要开发了新一代智能化双电源自动切换系统.它以最新的微机控制系统为核心,电磁兼容性设计,抗
干扰性强,长期工作稳定可靠,配以大屏幕光LCD显示,给用户形成一个良好的人机对话界面,操作,警示简便及高度智能化,是
一种理想的机电一体化新型双电源自动切换系统.本产品采用微机可控智能双电源254台同时运行,大大减少人力,物力,财力.同时开创了双电源自动切换系统向着智能化,网络化方向发展的新纪元,也是目前国内同类产品的更新换代产品.

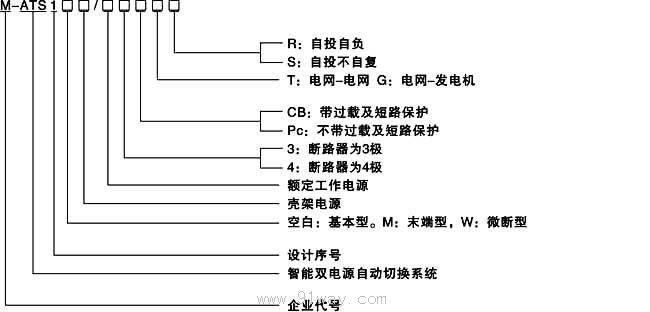

型号及含义



适用范围
M-ATS1系统智能双电源自动切换系统适用于交流50Hz/60Hz,额定电压1000V以下,额定电流2000A以下的双电源供
电系统,能实现常用电源(N)与设备电源(R)之用的自动切换(也可设定手动切换)使双电源供电用户实现无人值守变电所.本
产品适用于特类,电力系统,高层建筑,住宅小区,军事设施,医院,机场,码头,商场,通信,消防,冶金,化工,纺织,石油,煤矿等不允许停电的重要场所.

正常工作条件
1.周围空气温度为-25℃--40℃,且24小时的平均值不超过+35℃
2.大气条件:空气清洁,相对温度在最高温+40℃时不超过50%,在较低温度时允许有较高的相对温度,例如+20℃时为90%,但应考虑由于温度变化,有可能产生凝露现象.
3.安装地点海拔高度不超过2000米,户内使用.
4.本产品应安装在无剧烈震动和冲击,不足以使电器元件受到不应有腐蚀的场所.
5.如果上述条件不能满足时,应有用户制造厂协商解决.
6.当本产品用于海上石油和核电站时,应另有签订技术协议.

结构特点
1.M-ATS1智能双电源自动切换系统(以下简称智能系统)是由装置本体和智能自动控制器两大部分组成.
a.装置本体由两台带有电机操作机构的断路器(型号规格见技术参数条款)及附件(辅助报警触头等)机械联锁机构,电器联锁
熔断器,接线端子等腰三角形组成,所有零部件安装在一块金属上.
b.智能自动控制器由新颖的单片机及输出等诸多横块所组成.
2.二者之间通过专用的航空插头接口和专用的长度不超过2米的屏蔽电缆相连接.组成智能控制系统,智能系统控制电源电压220V,50/60Hz.
3.本智能系统具有机机械,电气重联保护功能,为您的供电提供了安全可靠的保证.
4.本智能系统可完成三相三线,三相四线的双电源供电的自动切换.

性能

智能系统工作原理
  a.控制器对两路电压同时进行检测,对高于额定110%(可调)的电判为过电压,低于额定值85%(可调)的判为欠电压(或失)电压,微机控制电路对上述检测结果进行逻辑判断,处理结果通过延时(可靠)电路驱动相应的指令向电动操作机构发出分闸或合闸指令,上述检测结果可在智能自动控制器面板LCD显示屏上显示出来,也可以同时通过串口与计算机连采用软件控制,供用户查找原因,以上用户在电能短的时间里恢复故障线略,使双电源供电源恢复状态.

智能自动控制器按控制功能分为三种

  自投自复(R)适用于电网与电网.智能自动控制器对两种电源(即常用电源和备用电源)进行自动切换,正常状态时常驻用电源供电当常用电源出现故障或异常(任何一相电压发生过压,欠压,失压或缺压)时,经已设定(可调)的延时时间自动切换至备用电源供电,当常用电源恢复正常后,你已设定(可调)延时时间自动返回至常用电源供电,当备用电源出现故障或异常(任一相电压发生过压,欠压,失压或缺压)时,控制器发生常驻用或备用电源报警.

规格技术参数
1.自投不自复(S)适用于电网与电网
   自投不自复的自动控制器对两路电源(即常用电源和备用电源)进行自动切换.在任一电源出现异常(任一相电压发生过压
,欠压或缺相)时,经已设定的延时自动切换至一正常电源,但当异常电源恢复正常后,不能自动回复.
2电网与发电(F)当用于电网与发电系统时,转换时间应定为15秒电网一发电的自动控制器对电网和发电两路电源进行自动
切换,在电网电压低于85%额定电压时,经发电延时指令出发电指令(以一组常开闭触点输出).当发电电压达到85%额定电压时,先从电网断开负载电路,经卸载指令,卸去次要负载(以另一组常开闭触点输出),再经转换接通延时接通发电电源.当电网恢复正常(达到85%额定电压以上)后,经智能控制器逻辑判断,自动将负载电路从发电电源断开,切换到电网发电.
3.当常用电源不正常时,微机将检测当前预置工作状态(手动,自动,自复,不自复)和备用电源是否正常决定是否切换,启动备
用电源,系统负载由备用电源供电.

负载当前供电电源

系统当前预置状态

当前供电电源故障另一组电源是否正常

供电故障时系处理

当前由备用正常供电时,检测至常用又有电时处理

手动

自动

不切换至

切换至

常用

备用

常用

备用

自复

不自复

常用

备用

常用正常否

不切换

切换至

●

●

●

正常

●

不正常

●

●

正常

●

不正常

●

●

正常

●

不正常

●

●

●

正常

●

●

不正常

●

●

●

正常

●

正常

正常

不正常

不正常

●

●

●

正常

●

●

不正常

●

1.双电源供电双分状态
   系统负载开双分状态时,不论两组电源是否正常以及系统"手动"和"自动"的预置状态,系统都仍然保护在双分状态.只有在操作按键盘(手动)(自动)后,才将系统工作转入非双分状态(手动--常用--备用或自动--自复--不自复)负载才有供电,并按上述处理.
2.保护功能
  过负载和短路保护;断相,断路保护;失压,欠压保护
3.具有自动切换时间可调节1秒--30秒
4.高性能单片机程序控制,抗干忧能力强,保护精度高
5.具有体积小,稳定性高,连续工作可靠等优点.
6.具有中央微机控制通讯口
7.无噪音运行,节能降耗,符合国家绿色电气产品标准.
8.具有远距离控制消防信号输出

规格技术参数

规格	断路器型号	柜架电流A	额定工作电流A	开断电流KA	额定工作电压V	绝缘电压V	频率	切换时间	智能控制器电压V	机械寿命
M-ATS1-63/3	M-NZM系列 M-NZS系列 M-NZA系列	63	3、6、10、20、25、32、40、50、63	参见具体型号断路器说明书	400	1000	50~60Hz	1~30秒可调	AC220	分合为一次5000
M-ATS1-63/4
M-ATS1-100/3		100	10、16、20、32、40、50、63、80、100
M-ATS1-100/4
M-ATS1-225/3		225	100、125、140、160、180、200、225
M-ATS1-225/4
M-ATS1-400/3		400	200、250、315、350、400
M-ATS1-400/4
M-ATS1-630/3		630	250、315、350、40、500、630
M-ATS1-630/4
M-ATS1-800/3		800	630
M-ATS1-800/4
M-ATS1-1250/3		2000	800
M-ATS1-2000/3			1250

安装图及接线图

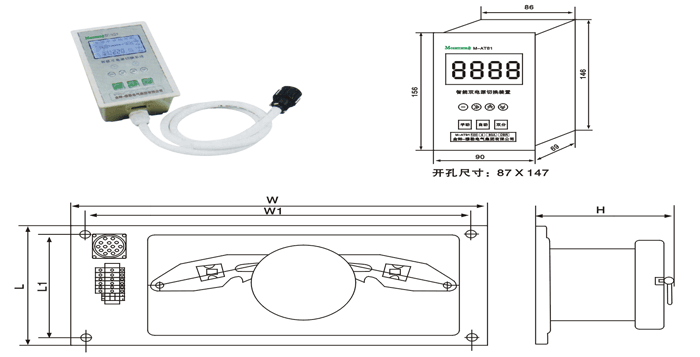

智能控制器外型尺寸、安装尺寸、开孔尺寸

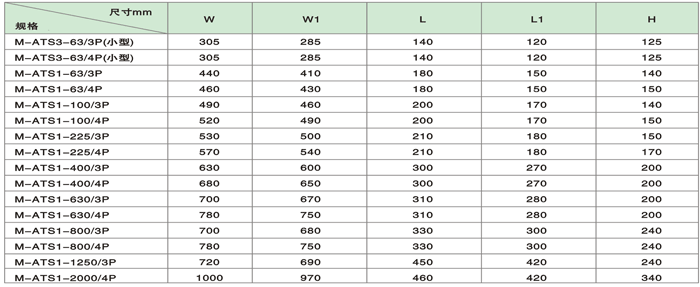

分体式外型及安装尺寸

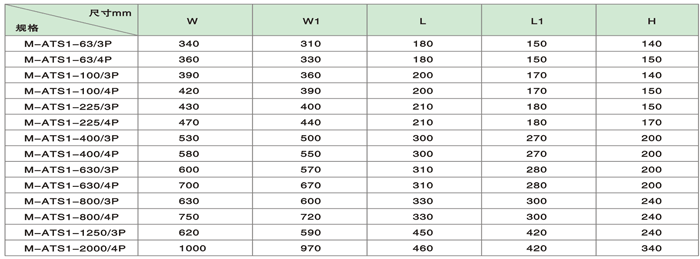

一体式外型及安装尺寸

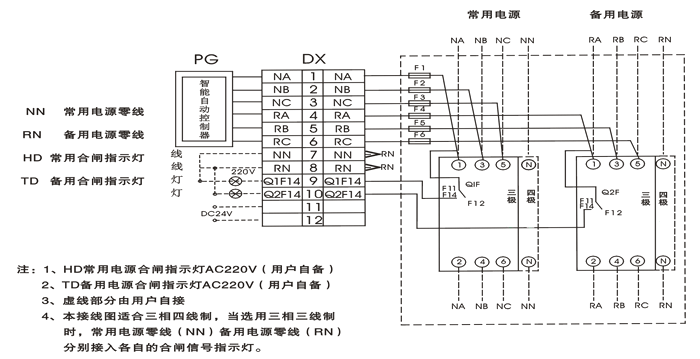

接线图原理


智能控制器说明及设置

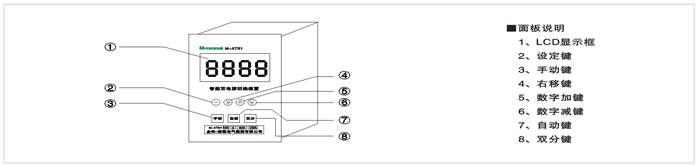

智能控制器面板说明
  a.NA、NB、NC为常用电源指示；点亮表示正常，闲表示欠压或断相；RA、RB=RC为备用电源。
  b.按自动键可选择自复或不自复功能。按双分键可使负载从常用或备用电源脱开。
  c.当系统出故障时，OA闪动、报警闪动，同时发现报警声音，点按一下按键可终止报警若仍然有故障则30秒后又报警。

M-ATS1系列智能双电源自动切换开关
