 产品名称： HC92系列双电源切换开关
型号规格： HC92系列双电源切换开关
  放大图片 放大图片
产品类别： 常规产品 -- 特种电器 -- 船用控制器
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
HC92系列双电源切换开关产品详细说明：
HC92系列双电源切换开关运用于双路电源或市电/自备应急电源自动切换供电，电源开关须电气及机械双重互锁的场所，以及特殊设备和重要负荷区的用电场所。

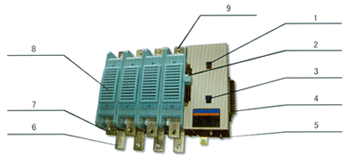

HC92系列双电源切换开关结构图

　　1 A侧电源分断指示
　　2 手动操作分断指示
　　3 B侧电源分断指示
　　4 控制电源接线端子
　　5 接地端子
　　6 负载接线排
　　7 B侧电源接线排
　　8 灭弧罩
　　9 A侧电源接线排


二、HC92系列双电源切换开关类型与基本参数

型号及规格
HC92-40
HC90-63
HC92-100
HC92-125
HC92-160
HC92-200
HC92-300
HC92-400
HC92-500
HC92-600
额定电压V
AC660
额定电流A
40
63
100
125
160
200
300
400
500
600
极数
2；3；4
切换时间S
≤0.08
通断能力A
120
190
300
380
480
600
900
1200
1500
1800
短路耐受电流KA
5
9
短路耐受能力KA
2.5
3
3
3.5
3.5
4
4
5
6
6
机械寿命
10000次
电寿命
5000次

控制电压V
 AC/DC 220V　　　AC/DC 380V
操作电流A
2
3
5
辅助触头容量
5A　AC　250V　0.5A　DC　125V

三、HC92系列双电源切换开关外形及安装尺寸

A
B
C
D
E
F
G
H
M
N
a
b
d
HC92-40
280
240
150
220
205
110
40
145
35
20
15
4
M6
HC92-63
HC92-100
8.5
HC92-125
HC92-160
HC92-200
375
298
210
293
293
130
60
174
61
36
30
6
10.5
HC92-300
HC92-400
40
12.5
HC92-500
HC92-600

HC92系列双电源切换开关外形尺寸

HC92系列双电源切换开关
HC92系列双电源切换开关（示意图）
