产品名称：

SZ系列长检测距离大型光电开关

型号规格：

SZ系列长检测距离大型光电开关

产品类别：

常规产品 -- 仪器仪表 -- 光电开关

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

更多分享

产品简介：

（点击小图查看大图）

SZ系列长检测距离大型光电开关产品详细说明：

SZ系列长检测距离大型光电开关型号说明

	输出形式	型号	接线方式
漫反射式	直流NPN三线常开	SZ2M-1K	见（1）号接线图
	直流NPN三线常闭	SZ2M-1B	见（1）号接线图
	直流PNP三线常开	SZ2M-2K	见（2）号接线图
	直流PNP三线常闭		见（2）号接线图
	直流四线多功能输出	SZ2M-9	见（9）号接线图
	交流二线SCR输出		见（6）号接线图
	交流五线继电器输出	SZ2M-7	见（7）号接线图
镜反射式	直流NPN三线常开		见（1）号接线图
	直流PNP三线常闭		见（2）号接线图
	直流四线多功能输出		见（9）号接线图
	交流五线继电器输出	SZ8M-7	见（7）号接线图
对射式	直流NPN三线常开		见（1）号接线图
	直流PNP三线常闭		见（2）号接线图
	交流二线常开输出		见（6）号接线图
	交流五线继电器输出	SZ15M-7	见（7）号接线图

SZ系列参数说明

检测距离	漫反射型：2m		工作电压		直流型：12/24VDC
	镜反射型：8m				交流型：90-250VAC
	对射型： 15m		静态电流		DC三线型≤20mA
回差值	不大于检测距离10%		响应频率		25Hz
指向角	3-20°		电流输出		5A
调节方式	反射型距离可调节		防护等级		IP65
残留电压	DC三线式：≤1.5VDC
温度影响	在-25℃到+70℃范围内，对在+25℃时的检测距离是在10%以下
绝缘电阻	≥50MΩ Min （500VDC Mega基准）
耐压	1500VAC 50/60Hz 一分钟
抗振动	抗振动：10-55Hz（周期每分钟）复振幅1mm，X、Y、Z各方向2小时
抗冲击	抗冲击：500M/S2( 50G ) X、Y、Z各方向3次
环境温度	工作时 : -30 to +80℃(未结冰状态下)
	储存时 : -30 to +80℃未结冰状态下 )
环境湿度	工作时: 35 to 95% RH
指示灯	动作显示红色LED	连接方式		接线柱式

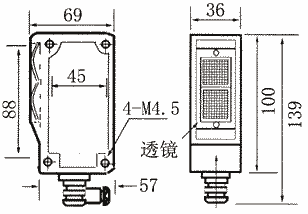

SZ系列长检测距离大型光电开关外形尺寸

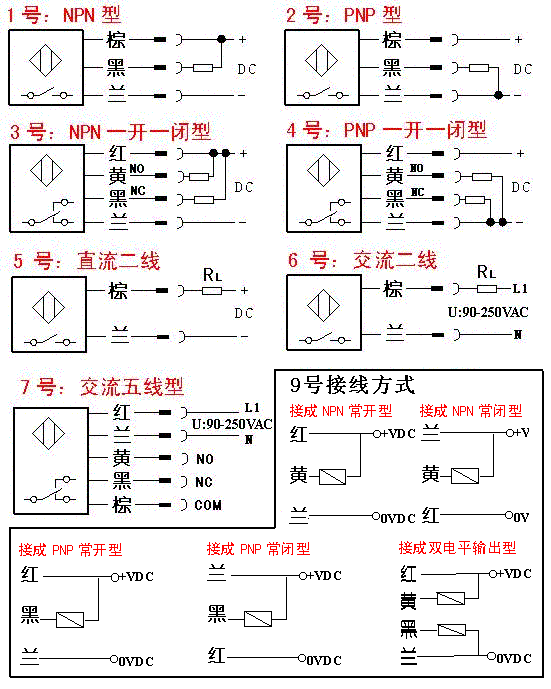

SZ系列长检测距离大型光电开关接线图

SZ系列长检测距离大型光电开关

SZ系列长检测距离大型光电开关

SZ系列长检测距离大型光电开关（示意图）
