产品名称：

SBL小型分体式结构系列光电开关

型号规格：

SBL小型分体式结构系列光电开关

产品类别：

常规产品 -- 仪器仪表 -- 光电开关

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

更多分享

产品简介：

（点击小图查看大图）

SBL小型分体式结构系列光电开关产品详细说明：

SBL小型分体式结构系列光电开关型号说明

	输出形式	型号	接线方式
槽式	直流NPN三线常开	SBL03-1K	见（1）号接线图
	直流NPN三线常闭	SBL03-1B	见（1）号接线图
	直流PNP三线常开	SBL03-2K	见（2）号接线图
	直流PNP三线常闭	SBL03-2B	见（2）号接线图
	直流NPN一开一闭输出		见（3）号接线图
	直流PNP一开一闭输出		见（4）号接线图
	交流五线继电器输出		见（7）号接线图
镜反射	直流NPN三线常开		见（1）号接线图
	直流PNP三线常闭		见（2）号接线图
	直流四线多功能输出		见（9）号接线图
	交流五线继电器输出		见（7）号接线图
对射式	直流NPN三线常开		见（1）号接线图
	直流NPN三线常闭		见（2）号接线图
	直流PNP三线常闭		见（1）号接线图
	交流五线继电器输出		见（7）号接线图

SBL系列参数说明

检测距离	漫反射:30cm可调		工作电压		直流型：10-30VDC

			静态电流		DC三线型≤20mA
回差值	不大于检测距离10%		响应频率		200Hz
光轴直径	4mm		电流输出		300mA
调节方式	无		防护等级		IP66
残留电压	DC三线式：≤1.5VDC
温度影响	在-25℃到+70℃范围内，对在+25℃时的检测距离是在10%以下
绝缘电阻	≥50MΩ Min （500VDC Mega基准）
耐压	1500VAC 50/60Hz 一分钟
抗振动	抗振动：10-55Hz（周期每分钟）复振幅1mm，X、Y、Z各方向2小时
抗冲击	抗冲击：500M/S2( 50G ) X、Y、Z各方向3次
环境温度	工作时 : -30 to +80℃(未结冰状态下)
	储存时 : -30 to +80℃未结冰状态下 )
环境湿度	工作时: 35 to 95% RH
指示灯	动作显示（红色LED）	连接方式		电缆连接（长度2m）

SBL小型分体式结构系列光电开关外形尺寸

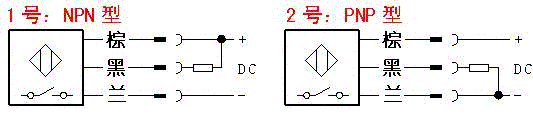

SBL小型分体式结构系列光电开关接线图

SBL小型分体式结构系列光电开关

SBL小型分体式结构系列光电开关

SBL小型分体式结构系列光电开关（示意图）
