产品名称：

Z4系列直流电机

型号规格：

放大图片

产品类别：

特别推荐 -- 电机产品 -- 中小直流电机

参考价格：

厂价直销

产品品牌：

南洋

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

Z4系列直流电机产品详细说明：

Z4系列直流电机广泛用作各类机械的传动愿，诸如冶金工业轧机转动、金属切削机床、造纸、印刷、纺织、印染、水泥、塑料挤出机械等等。

Z4系列直流电机电机的外形安装尺寸除了两底脚孔间轴向尺寸‘B’之外，符合IEC72国际标准。

Z4系列直流电机的性能及技术要求可按照国际电工委员会标准，IEC34-1或西德国家标准DIN57530的要求考核。

Z4系列直流电机采用多角形结构，空间利用率高。定子磁轭为叠片式，实用整流器供电，能承受脉动电流与电流急剧变化（负载变化）之工况，磁极安装有精确定位，因而换向良好。
电机绝缘等级为F级，采用可靠绝缘结构浸渍工序，保证绝缘性能稳定和良好散热。
本系列电机具有体积小、性能好、重量轻、输出功率大、效率高及可靠性高的特点，可以与当今国际先进水平的电机教量。
电动机可用三相全控桥式整流电源以及不外接平波电抗器而长期工作。额定电压为160V的电机由单相桥式电源供电，此时电枢回路须接入电抗器以抑制脉动电流。其电感值如表中所示。

Z4系列直流电机性能：

1．技术数据表中的数据应按下列使用条件工作
a.海拔不超过1000m；
b.周围空气温度不大于40℃；
c.工作环境不应有酸性、碱性或其他对绝缘有腐蚀作用的气体；
d.电机为连续工作制（SI）；
e.电动机电枢回路和励磁回路可由静止整流电源供电，也适应由直流发电机供电；
f.本系列电机性能均符合国际GB755《旋转电机基本技术要求》。
2．电动机标准额定电压为160V、440V。也可根据具体情况派生出220V、400V和660V或其他电压。
3．电动机额定转速有3000、1500、1000、750、600、500、400、300、200r/min共九档。减小电枢电压为恒转矩调速，减小励磁电压为恒功率调速，调速范围见技术数据表(表２)。在额定电压以下用调压调速时为恒转矩。其最低转速均规定为不低于20r/min，此时仍能维持额定转矩，转速平稳。
4．电动机的基本励磁方式为他励，标准励磁电压为180V，其他励磁电压亦可协商。电动机允许强行励，强励电压不得超过500V。电动机正常运行时励磁电流不得超过额定励磁电流。为确保励磁系统绝缘的可靠性，在断开励磁回路时，需在励磁绕组两端并联一个释放电阻以防止自感电势。在标准励磁电压时其值约为七倍励磁绕组电阻（冷态）。励磁电压高于标准电压时，并接释放电阻值可小于七倍，反之大于七倍。
5．Z4-315、Z4-355、Z4-400、和Z4-450四个机座带有补偿绕组。在Z4-250和Z4-280两个机座号中派生带有补偿绕组的电机也是可能的。
6．电机提供有接地标注的接线柱。
7．技术数据表内的功率值为额定功率，额定电压和转速时的效率，它包括励磁损耗，不包括鼓风机损耗。

型号说明：

注：*字母＇B＇表示电机有补偿绕组，仅适用于Z4-250和Z4-280这二个机座号。
**数字１、２表示短、长端盖。
***就Z4-112机座而言，第一数字代表极数，第二数字为铁心长。
****字母＇Z＇意思是直流电机，数字＇4＇为第四次系列设计序号。

Z4系列直流电机结构简介:

1、电机的防护及安装结构形式
a、整个系列防护形式均为IP21S。

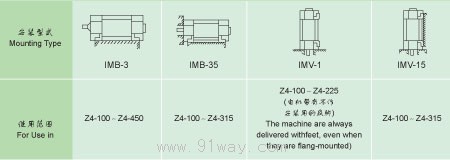

b、安装方式符合国际GB/T997规定，本系列具有下列安装方式：

2、冷却方式
整个系列电机的冷却方式为他冷、强迫通风、在径向配有骑式鼓风机，独立供电，并附空气过滤器。
电机可制成IC06，IC17，IC37三种冷却方式。
a、Z4-100-Z4-160，其鼓风机装于非传动侧。
b、Z4-180-Z4-450，其鼓风机装于传动侧。
c、各机座号所需的冷风量，风压及风机电动机功率（见表1）

3.出线盒的位置，从传动侧视之，在机座右侧。根据需要也可装于机座左侧或上方。
4.电机可配带测速发电机等附件于非传动端。
5.电机的传动方式为弹性联轴器联接。机组配合须小心对准。
对于有径向力的传动方式（皮带或齿轮传动），其允许承受的径向力不应大于下列曲线上的数值。
电机造型紧凑、美观。出线盒宽敞，接线和维修方便。

备注:

1.订货前，请先查询产品目录，明确所需产品的型号规格等数据。如所需品种、规格与目录中有出入，请即与我厂联系。如有特殊要求，请事先提出具体而明确的要求，与我厂有关部门协商，经同意后签定合同或实制协议。
2.订货前请注意电机型号、功率、电压、转速、工作制、结构类型、励磁方式、励磁电压、出轴数、出线盒位置、旋转方向以及所需附件、备品名称等。
3.如使用环境特殊，需要湿热带型，原型号后面请注明“TH”。

型号 Type	额定功率Rated Output PN	额定转速 Rated Speed	弱磁转速Speed with Field Weaking nF	电枢电流 Arm Curr 1N	励磁功率Field Power PF	电枢回路电阻 Arm Circuit Resistance R	电枢回路电感 Arm Circuit Inductance LA	磁场电感Field Inductance LF	外接电感Smoothing Induct. LR	效率 Eff.	惯量矩 Moment of Inertia	重量 Wt.
	额定功率Rated Output PN	160V、400V、440V	弱磁转速Speed with Field Weaking nF	电枢电流 Arm Curr 1N	励磁功率Field Power PF	电枢回路电阻 Arm Circuit Resistance R	电枢回路电感 Arm Circuit Inductance LA	磁场电感Field Inductance LF	外接电感Smoothing Induct. LR	效率 Eff.	惯量矩 Moment of Inertia	重量 Wt.
	KW	r/min	r/min	A	W	Ω(20℃)	mH	H	mH	%	Kg-㎡	Kg
Z4-100-1	2.2	1490	3000	17.9	315	1.19	11.2	22	15	67.8	0.044	72
	1.5	955	2000	13.3		2.17	21.4	13	15	58.5
	4	2630	4000	12		2.82	26	18		78.9
	4	2960	4000	10.7		2.82	26	18		80.1
	2	1310	3000	6.6		9.12	86	18		68.4
	2.2	1480	3000	6.5		9.12	86	18		70.6
	1.4	860	2000	5.1		16.76	163	18		60.3
	1.5	990	2000	4.77		16.76	163	18		63.2
Z4-112/2-1	3	1540	3000	24	320	0.785	7.1	14	20	69.1	0.072	10
	2.2	975	2000	19.6		1.498	14.1	13	20	62.1
	5.5	2630	4000	16.4		1.933	17.9	17		79.9
	5.5	2940	4000	14.7		1.933	17.9	17		81.1
	2.8	1340	3000	9.1		6	59	17		71.2
	3	1500	3000	8.6		6	59	17		72.8
	1.9	855	2000	6.9		11.67	110	13		61.1
	2.2	965	2000	7.1		11.67	110	13		63.5
Z4-112/2-2	4	1450	3000	31.3	350	0.567	6.2	14	12	72.6	0.088	107
	3	1070	2000	24.8		0.934	10.3	14	10	66.8
	7	2660	4000	20.4		1.305	14	19		82.4
	7.5	2980	4000	19.7		1.305	14	19		83.5
	3.7	1320	3000	11.7		4.24	48.5	19		74.1
	4	1500	3000	11.2		4.24	48.5	19		76
	2.6	895	2000	9		7.62	83	14		65.1
	3	1010	2000	9.1		7.62	83	14		67.3
Z4-112/4-1	5.5	1520	3000	42.5	500	0.38	3.85	6.8	6.5	73	0.128	106
	4	990	2000	33.7		0.741	7.7	6.7	4.5	64.9
	10	2680	3500	29		0.89	9	6.8		82.7
	11	2950	3500	28.8		0.89	9	6.8		83.3
	5	1340	1800	15.7		3.01	30.5	6.8		74.3
	5.5	1480	1800	15.4		3.01	30.5	6.8		75.7
	3.7	855	1100	13		5.78	60	6.7		65.2
	4	980	1100	12.2		5.78	60	6.7		68.7
Z4-112/4-2	5.5	1090	2000	43.5	570	0.441	5.1	7.8	6	69.5	0.156	114
	13	2740	3600	37		0.574	6.4	5.8		84.4
	15	3035	3600	38.6		0.574	6.4	5.8		85.4
	6.7	1330	1800	20.6		2.12	24.1	7.8		76.8
	7.5	1480	1800	20.6		2.12	24.1	7.8		78.4
	5	955	1200	16.1		3.46	40.5	5.8		71.1
	5.5	1025	1200	15.7		3.46	40.5	5.8		71.9

型号Type	额定功率Rated Output PN	额定转速Rated Speed	弱磁转速Speed with Field Weaking nF	电枢电流 Arm Curr 1N	励磁功率 Field Power PF	电枢回路电阻 Arm Circuit Resistance R	电枢回路电感 Arm Circuit Inductance LA	磁场电感 Field Inductance LF	效率Eff.	惯量矩 Moment of Inertia	重量 Wt.
		400V、440V
	KW	r/min	r/min	A	W	Ω(20℃)	mH	H	%	Kg-㎡	Kg
Z4-132-1	18.5	2610	4000	52.2	650	0.386	5.3	6.5	85	0.32	140
	18.5	2850	4000	47.1					85.9
	10	1330	2100	30.1		1.309	18.9	8.9	79.4
	11	1480	2200	29.6					80.9
	7	865	1600	22.7		2.56	37.5	6.3	71.9
	7.5	975	1600	21.4					74.5
Z4-132-2	20	2800	3600	55.4	730	0.226	3.65	10	87.8	0.4	160
	22	3090	3600	55.3					88.3
	15	1360	2500	44.5		0.811	13.5	7.7	81.2
	15	1510	2500	39.5					83.4
	10	905	1400	31.1		1.565	26	6	75.6
	11	995	1400	30.5					77.7
Z4-132-3	27	2720	3600	74.5	800	0.1905	3.4	21	88.2	0.48	180
	30	3000	3600	75					88.6
	18.5	1390	2100	53.2		0.531	9.8	6.6	83.6
	18.5	1540	2200	47.6					84.7
	13.5	945	1600	40.5		0.976	19.4	6.5	79.4
	15	1050	1600	40.5					80.5
Z4-160-11	33	2710	3500	93.4	820	0.1835	3.15	10	87.4	0.64	220
	37	3000							88.5
	19.5	1350	3000	58.8		0.593	10.4	7.7	80.4
	22	1500							82.6
	40.5	2710	3500	113	920	0.1426	2.7	10	88.2	0.76	242
	45	3000							89.1
	16.5	900	2000	50.5		0.862	17.7	6	77.9
	18.5	1000							79.4
	49.5	2710	3500	137	1050	0.097	2.07	11	89.1	0.88	268
	55	3010							90.2
	27	1350	3000	77.8		0.376	8.3	10	84.7
	30	1500							85.7
	19.5	900	2000	59.1		0.675	15.2	6.3	79.1
	22	1000							81.7
Z4-180-11	33	1350	3000	95.4	1200	0.29	5.8	7.1	84.7	1.52	326
	37	1500							86.5
	16.5	670	1900	51.4		0.947	17.6	5.6	75.5
	18.5	750							78.1
	13	540	1400	42.4		1264m	25	5.6	73
	15	600							74.1

型号 Type	额定功率Rated Output PN	额定转速 Rated Speed	弱磁转速Speed with Field Weaking nF	电枢电流Arm Curr 1N	励磁功率Field Power PF	电枢回路电阻Arm Circuit Resistance R	电枢回路电感Arm Circuit Inductance LA	磁场电感Field Inductance LF	效率Eff.	惯量矩Moment of Inertia	重量Wt.
		400V、440V
	KW	r/min	r/min	A	W	Ω(20℃)	mH	H	%	Kg-㎡	Kg
22 　　　　 21 Z4-180-21 　　　　 21 　　　　 21	67	2710	3400	185	1400	0.0555	1.16	6.9	89.5	1.72	350
	75	3000							90.7
	40.5	1350	2800	115		0.2125	4.65	6.6	85.8
	45	1500							87
	27	900	2000	78.7		0.419	9.3	7.3	82.2
	30	1000							83.7
	19.5	670	1400	60.3		0.756	15.7	7.1	77.3
	22	750							79.7
	16.5	540	1600	52		1.003	21.9	5	73.8
	18.5	600							76.8
Z4-180-31	33	900	2000	96.6	1500	0.332	7.7	6.6	82.8	1.92	380
	37	1000							83.6
	19.5	540	1250	61.8		0.801	19	6.6	74.8
	22	600							76.6
42 Z4-180- 41 　　　　　　　　 41	81	2710	3200	221	1700	0.051	1.16	12	91	2.2	410
	90	3000							91.3
	50	1350	3000	139		0.1417	3.2	5.7	87.5
	55	1500							87.7
	27	670	2000	79.5		0.459	10.4	6.3	80.4
	30	750							81.1
12 　　　　 11 Z4-200- 　　　　 11 　　　　 11	99	2710	2000	271	1400	0.0373	0.83	7.62	90.2	3.68	485
	110	3000							91.6
	40.5	900	3000	118		0.2653	8.4	7.01	83.4
	45	1000							85.5
	33	670	1600	99		0.369	10.6	7.77	80.2
	37	750							82.9
	19.5	450	1000	63.5		0.93	21.9	7.3	72.2
	22	500							77.4
21 Z4-200- 　　　　 21	67	1350	3000	188	1500	0.0885	2.8	6.78	88.7	4.2	530
	75	1500							89.6
	27	540	1000	82		0.535	14	9.64	78.8
	30	600							80.4
32 　　　　 31 　　　　 31 Z4-200- 　　　　 31 　　　　　　　 31 　　　　 31	119	2710	3200	322	1750	0.0266	0.79	10.9	91.7	4.8	580
	132	3000							92.4
	81	1350	2800	224		0.0771	2.6	5.61	88.7
	90	1500							90
	49.5	900	2000	141		0.1751	4.8	8.54	85.6
	55	1000							87.1
	40.5	670	1400	119		0.283	8.5	8.35	82.5
	45	750							84.1
	33	540	1200	101		0.42	12.2	8.42	79.6
	37	600							82
	27	450	750	83.5		0.598	17.1	8.4	77.5
	30	500							79.5

型号 Type	额定功率Rated Output PN	额定转速 Rated Speed	弱磁转速Speed with Field Weaking nF	电枢电流Arm Curr 1N	励磁功率Arm Curr PF	电枢回路电阻 Arm Circuit Resistance R	电枢回路电感 Arm Circuit Inductance LA	磁场电感Field Inductance LF	效率Eff.	惯量矩Moment of Inertia	重量Wt.
		400V、440V
	KW	r/min	r/min	A	W	Ω(20℃)	mH	H	%	Kg-㎡	Kg
Z4-225-11	99	1360	3000	276	2300	0.0664	2.1	4.45	87.9	5	680
	110	1500							89.4
	67	900	2000	193		0.1406	4.9	4.28	84.4
	75	1000							86.5
	49	680	1300	146		0.2433	8.7	5.77	81.2
	55	750							84
	40	540	1200	123		0.356	9.5	6.38	78.2
	45	600							80.8
	33	450	1000	103		0.476	15.2	6.10	76.5
	37	500							78.8
Z4-225-21	49	540	1000	148	2470	0.2648	9.5	4.14	79.3	5.6	740
	55	600							82.4
	40	450	1000	125		0.397	13.7	5.41	76.6
	45	500							78.9
Z4-225-31	119	1360	2400	327	2580	0.0454	1.5	5.33	89.3	6.2	800
	132	1500							90.5
	81	900	2000	227		0.093	3.4	5.3	86.9
	90	1000							88
	67	680	2250	197		0.167	5.1	4.55	82.5
	75	750							85.1
12 Z4-250- 　　　　 11	144	1360	2100	399	2500	0.0444	1.3	4.29	88.8	8.8	890
	160	1500							89.9
	99	900	2000	281		0.0911	2.4	4.55	86.2
	110	1000							88.1
Z4-250-21	167	1360	2200	459	2750	0.0325	0.91	4.28	89.8	10	970
	185	1500							90.5
	81	680	2250	234		0.1306	3.9	5.41	83.2
	90	750							85.2
Z4-250-31	180	1360	2400	493	2850	0.0281	0.87	5.32	90.4	11.2	1070
	200	1500							91.5
	119	900	2000	334		0.0668	1.7	5.46	87.4
	132	1000							89.1
	67	540	2000	204		0.202	4.0	4.0	80.8
	75	600							84.6
	49	450	1500	152		0.305	7.3	5.1	78.5
	55	500							82.4

型号 Type	额定功率Rated Output PN	额定转速Rated Speed	弱磁转速Speed with Field Weaking nF	电枢电流Arm Curr 1N	励磁功率 Field Power PF	电枢回路电阻Arm Circuit Resistance R	电枢回路电感Arm Circuit Inductance LA	磁声电感Field Inductance LF	效率 Eff.	惯量矩Moment of Inerti	重量 Wt.
		400V、440V
	KW	r/min	r/min	A	W	Ω（20℃）	mH	H	%	Kg-㎡	Kg
41 　　　　　　 42 Z4-250-41 　　　 41 　　　　　　 41	198	1360	2400	539	3000	0.0237	0.93	6.19	91	12.8	1180
	220	1500							91.7
	144	900	2000	401		0.0485	1.9	4.53	88
	160	1000							89.2
	99	680	1900	283		0.0102	2.6	5.3	85.8
	110	750							87.4
	81	540	1600	236		0.141	4.7	6.36	83.4
	90	600							85
	67	450	1500	201		0.195	5.1	4.97	80
	75	500							83.4
Z4-280-11	226	1355	2000	614	3100	0.02134	0.69	4.58	90.9	16.4	1280
	250	1500							91.6
22 　　　　 21 Z4-280- 　　　　 21 　　　　 21	253	1355	1800	684	3500	0.01796	0.77	5.3	91.5	18.4	1400
	280	1500							92.1
	180	900	2000	498		0.0373	1.2	4.46	89.1
	200	1000							90.1
	119	675	1600	333		0.0662	2.3	4.37	87.1
	132	750							88.6
	99	540	1500	281		0.093	3.1	4.57	84.7
	110	600							86
	284	1360	1800	768	3600	0.01493	0.59	6.94	91.7	21.2	1550
	315	1500							92.6
	198	900	2000	545		0.0314	1.1	5.54	89.7
	220	1000							90.6
	144	675	1700	402		0.0532	2	5.47	87.8
	160	750							89.1
	118	450	1000	339		0.0839	2.6	5.77	85.4
	132	500							86.8
	80	450	1400	234		0.1377	5.3	9.03	84.1
	90	500							85.4
42 Z4-280-41 　　　　　　　 41	225	900	1800	616	4000	0.02545	0.96	5.29	90.2	24	1700
	250	1000							91.1
	166	675	1900	464		0.0457	1.7	5.19	88.1
	185	750							89.4
	98	450	1000	282		0.0993	3.7	6.86	85.1
	110	500							86.9

型号Type	额定功率Rated Output PN	额定转速Speed with Field Weaking	弱磁转速Speed with Field Weaking nF	电枢电流Arm Curr. 1N	励磁功率Field Power PF	电枢回路电阻Arm Circuit Resistance R	电枢回路电感Arm Circuit Inductance LA	磁声电感Field Inductance LF	效率 Eff.	惯量矩Moment of Inerti	重量 Wt.
		400V、440V
	KW	r/min	r/min	A	W	Ω（20℃）	mH	H	%	Kg-㎡	Kg
Z4-315-12	321	1360	1800	865	3850	0.015	0.39	8.64	92.2	21.2	1890
	355	1500							92.8
	253	900	1600	690		0.02355	0.46	5.06	90.4
	280	1000							91.6
	180	680	1900	500		0.04371	0.83	4.97	88.4
	200	750							89.4
Z4-315-11	144	540	1600	409		0.06919	1.3	7.6	86.4
	160	600							87.4
	118	450	1200	344		0.1	2.3	9.43	84.4
	132	500							86.3
	98	360	1600	294		0.1415	2.9	9.96	81.7
	110	400							84.3
Z4-315-22	284	900	1600	772	4350	0.02034	0.49	5.91	91	24	2080
	315	1000							91.5
	225	680	1500	624		0.03392	0.74	18.8	88.7
	250	750							89.6
Z4-315-21	166	540	1600	468		0.05382	1.2	25	87.2
	185	600							88.5
	143	450	1500	413		0.076	1.5	19	84.7
	160	500							86
Z4-315-32	320	900	1600	867	4650	0.01658	0.39	23.1	91.0	27.2	2290
	355	1000							92.0
	252	680	1600	698		0.03034	0.82	21.5	89.1
	280	750							89.8
	180	540	1500	501		0.04536	0.95	31.6	88.2
	200	600							89.4
Z4-315-31	118	360	1200	344		0.1002	2.1	23.3	83.2
	132	400							85.3
Z4-315-42	361	900	1400	971	5200	0.01302	0.33	29	92.1	30.8	2520
	400	1000							92.7
	284	680	1600	778		0.02364	0.67	20.8	90
	315	750							90.7
	225	540	1600	626		0.03554	0.87	21.9	88.3
	250	600							89
Z4-315-41	166	450	1500	468		0.055	1.4	37.4	87.3
	185	500							88.3
	143	360	1200	416		0.0803	1.8	22.2	84
	160	400							85.3

型号 Type	额定功率Rated Output PN	额定转速Rated Speed	弱磁转速Speed with Field Weaking nF	电枢电流Arm Curr 1N	励磁功率Field Power PF	电枢回路电阻Arm Circuit Resistance R	电枢回路电感Arm Circuit Inductance LA	磁声电感Field Inductance LF	效率 Eff.	惯量矩Moment of Inerti	重量 Wt.
		400V、440V
	KW	r/min	r/min	A	W	Ω（20℃）	mH	H	%	Kg-㎡	Kg
Z4-355-12	406	900	1500	1094	4700	0.01259	0.36	37.6	91.8	42	2890
	450	1000							92.8
	321	680	1500	877		0.02087	0.59	28.1	90.4
	355	750							91.2
Z4-355-11	253	540	1500	697		0.02952	0.91	22	89.2
	280	600							90.2
	180	450	1500	506		0.0502	1.5	8.91	87.6
	200	500							88.9
	166	360	1200	478		0.066	1.8	22.4	84.9
	185	400							85.9
Z4-355-22	361	680	1600	978		0.01583	0.44	15.6	90.8
	400	750							91.7
	284	540	1500	783	5600	0.02676	0.81	34.7	89.5	46	3170
	315	600							90.5
	225	450	1600	624		0.03462	1.0	20.5	88.4
	250	500							89.5
Z4-355-21	180	360	1200	511		0.05642	1.6	35.5	86.3
	200	400							87.5
Z4-355-32	406	680	1100	1098		0.01362	0.39	19	91.3
	450	750							92.1
	320	540	1600	877	6000	0.02153	0.7	24.3	89.9	52	3490
	355	600							91
	284	450	1500	789		0.0293	0.91	18.5	88.3
	315	500							89.5
Z4-355-31	197	360	1200	559		0.04957	1.3	34.6	86.6
	220	400							88.4
Z4-355-42	361	540	1300	985		0.01836	0.64	29.6	90.5
	400	600							91.2
	320	450	1200	882	6500	0.02361	0.76	17.7	88.9	60	3840
	355	500							89.2
	225	360	1200	627		0.0358	1.2	17.7	87.5
	250	400							88.8

型号 Type	额定功率 Rated Output P_N	额定转速 Rated Speed	弱磁转速 Speed with Field Weakened n_F	电枢电流 Arm Curr. I_N	励磁功率 Frield Power P_F	电枢回路电阻 Arm.Circuit Resistance R	电枢回路电感 Arm.Circuit Resistance L_A	磁场电感 Field Inductance L_F	效率 Eff.	惯量矩 Moment of Inertia GD²	重量 Wt.
		400V 440V
	KW	r/min	r/min	A	W	Ω(20℃)	mH	H	%	kg.m²	kg
22 Z4-400- 21 　　　　21	435	680	1400	1175	5700	0.0139	0.33	7.85	90.8	74	4500
	480	750							92
	235	360	1200	675		0.0497	1	7.3	84.8
	260	400							86.3
	180	270	900	537		0.0804	1.6	7.44	81.8
	200	300							83.1
32 　　　　32 Z4-400- 32 　　　　31 　　　　31	500	680	1400	1340	6400	0.0112	0.3	9.57	91.2	84	4900
	550	750							92.5
	400	540	1300	1083		0.0162	0.35	4.51	89.9
	440	600							91.1
	344	450	1300	952		0.0248	0.58	6	88.1
	380	500							89.5
	270	360	1200	768		0.03821	0.82	6.11	86
	300	400							87.5
	208	270	900	611		0.0659	1.5	5.89	82.8
	230	300							84
42 　　　　 42 Z4-400- 　　　　 41 　　　　 41	435	540	1300	1175	7100	0.0134	0.32	5.54	90.8	94	5300
	480	600							92
	390	450	1400	1070		0.0201	0.47	6.86	88.6
	430	500							90
	316	360	1200	880		0.0274	0.73	5.41	87.7
	350	400							89
	235	270	900	676		0.0508	1.2	5.38	84
	260	300							85.4
22 　　　　22 Z4-450- 　　　　 22 　　　　21	472	540	1200	1286	6500	0.0133	0.29	10.2	90.8	138	5600
	520	600							92.1
	408	450	1400	1114		0.0159	0.41	7.99	90
	450	500							91.3
	362	360	1200	1010		0.0232	0.61	5.79	88.1
	400	400							89.4
	253	270	900	720		0.0415	1	5.82	85.8
	280	300							87.1
32 　　　　32 Z4-450- 32 　　　　32 　　　　31	500	540	1200	1358	7100	0.0134	0.39	19.6	90.8	156	6000
	550	600							92
	453	450	1300	1228		0.0145	0.32	7.36	90
	500	500							91.4
	408	360	1200	1130		0.0205	0.53	7.17	88.5
	450	400							89.7
	309	270	900	875		0.0342	0.83	4.8	85.9
	340	300							87.1
	200	180	600	595		0.0751	1.9	9.09	81.3
	220	200							82.6
42 　　　　42 Z4-450- 42 　　　　42 　　　　41	545	540	1100	1492	7800	0.0134	0.51	28.6	90.3	174	6700
	600	600							91.5
	500	450	1100	1367		0.0145	0.43	18.6	90
	550	500							91.4
	453	360	1200	1254		0.0178	0.42	5.85	88.9
	500	400							90
	345	270	900	972		0.0275	0.81	5.62	86.8
	380	300							88.1
	235	180	600	698		0.0612	1.7	5.73	81.7
	260	200							83

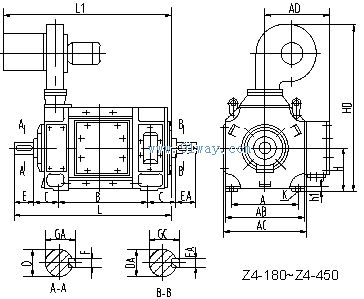

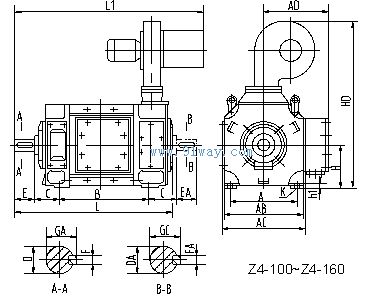

Z4直流电机卧式、机座带底脚安装尺寸

型号 TYPE	安装尺寸 Mounting Dimensions													外型尺寸 Outline Dimensions
	A	B	C	D	E	F	GA	DA	EA	FA	GC	H	K	L	L1	AB	AC	AD	HD	h1
Z4-100-1	160	318	63	24	50	8	27	24	50	8	27	100	12	500	580	197	234	179	398	10
Z4-100-2		358												540	620
Z4-112/2-1	190	337	70	28	60	8	31	28	60	8	31	112	12	544	612	221	255	202	452	10
Z4-112/2-2		367												574	642
Z4-112/2-3		407												614	682
Z4-112/2-4		477												684	752
Z4-112/4-1	190	347	70	32	80	10	35	32	80	10	35	112	12	573	642	221	255	202	452	10
Z4-112/4-2		387												613	682
Z4-112/4-3		437												663	732
Z4-112/4-4		497												723	792
Z4-132-1	216	355	89	38	80	10	41	38	80	10	41	132	12	619	814	260	295	240	527	12
Z4-132-2		405												669	864
Z4-132-3		465												729	924
Z4-132-4		545												809	1004
Z4-160-11	254	411	108	48	110	14	51.5	48	110	14	51.5	160	15	744	953	316	346	383	625	14
Z4-160-12		476												809	986
Z4-160-21		451												784	993
Z4-160-22		516												849	1026
Z4-160-31		501												834	1034
Z4-160-32		566												899	1076
Z4-160-41		561												894	1103
Z4-160-42		626												959	1136
Z4-160-51		631												964	1173
Z4-160-52		696												1029	1206
Z4-180-11	279	436	121	55	110	16	59	55	110	16	59	180	15	794	1022	356	390	305	731	16
Z4-180-12		501												859	1087
Z4-180-21		476												834	1062
Z4-180-22		541												899	1127
Z4-180-31		526												884	1112
Z4-180-32		591												949	1177
Z4-180-41		586												944	1172
Z4-180-42		651												1009	1237
Z4-180-51		656												1014	1242
Z4-180-52		721												1079	1307
Z4-200-11	318	566	133	65	140	18	69	65	140	18	69	200	19	977	1158	396	430	355	779	18
Z4-200-12		614												1025	1206
Z4-200-21		606												1017	1198
Z4-200-22		654												1065	1246
Z4-200-31		686												1097	1278
Z4-200-32		734												1145	1326
Z4-200-41		756												1167	1348
Z4-200-42		804												1215	1396
Z4-225-11	356	701	149	75	140	20	79.5	75	140	20	79.5	225	19	1140	1605	440	474	398	981	20
Z4-225-12		761												1200	1665
Z4-225-21		751												1190	1655
Z4-225-22		811												1250	1715
Z4-225-31		811												1250	1715
Z4-225-32		871												1310	1775
Z4-250-11	406	715	168	85	170	22	90	75	140	20	79.5	250	24	1225	1657	490	524	432	1031	25
Z4-250-12		775												1285	1717
Z4-250-21		765												1275	1707
Z4-250-22		825												1335	1767
Z4-250-31		825												1335	1767
Z4-250-32		885												1395	1827
Z4-250-41		895												1405	1837
Z4-250-42		955												1465	1897
Z4-280-11	457	762	190	95	170	25	100	85	170	22	90	280	24	1315	1748	550	584	462	1130	25
Z4-280-12		852												1405	1838
Z4-280-21		822												1375	1808
Z4-280-22		912												1465	1898
Z4-280-31		892												1445	1878
Z4-280-32		982												1535	1968
Z4-280-41		972												1525	1958
Z4-280-42		1062												1615	2048
Z4-280-51		1062												1615	2048
Z4-280-52		1152												1705	2138
Z4-315-091	508	817	216	100	210	28	106	95	170	25	100	315	28	1462	1827	620	654	497	1221	30
Z4-315-092		907												1552	1917
Z4-315-11		887												1532	1897
Z4-315-12		977												1622	1987
Z4-315-21		967												1612	1977
Z4-315-22		1057												1702	2067
Z4-315-31		1057												1702	2067
Z4-315-32		1147												1792	2157
Z4-315-41		1157												1802	2167
Z4-315-42		1247												1892	2257
Z4-355-081	610	818	254	110	210	28	116	110	210	28	116	355	28	1539	1860	700	734	701	1301	30
Z4-355-082		908												1629	1950
Z4-355-091		888												1609	1930
Z4-355-092		978												1699	2020
Z4-355-11		968												1689	2010
Z4-355-12		1058												1779	2100
Z4-355-21		1058												1779	2100
Z4-355-22		1148												1869	2190
Z4-355-31		1158												1879	2200
Z4-355-32		1248												1969	2290
Z4-355-41		1268												1989	2310
Z4-355-42		1358												2079	2400
Z4-400-11	686	959	280	120	210	32	127	120	210	32	127	400	35	1732	1817	790	830	750	1620	35
Z4-400-12		1079												1852	1937
Z4-400-21		1039												1812	1897
Z4-400-22		1159												1932	2017
Z4-400-31		1129												1902	1987
Z4-400-32		1249												2022	2107
Z4-400-41		1229												2002	2087
Z4-400-42		1349												2122	2207
Z4-450-11	800	1061	315	140	250	36	148	140	250	36	148	450	35	1944	2050	890	924	800	1720	40
Z4-450-12		1181												2064	2070
Z4-450-21		1151												2034	2140
Z4-450-22		1271												2154	2260
Z4-450-31		1251												2134	2240
Z4-450-32		1371												2254	2360
Z4-450-41		1361		160	300	40	169							2294	2350
Z4-450-42		1481												2414	2470
Z4-450-51		1481												2414	2470
Z4-450-52		1601												2534	2590

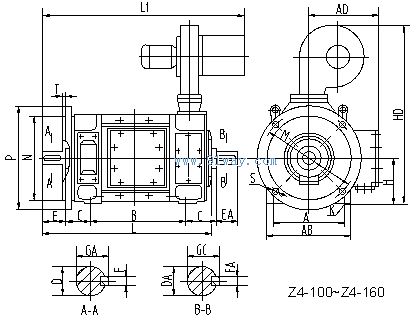

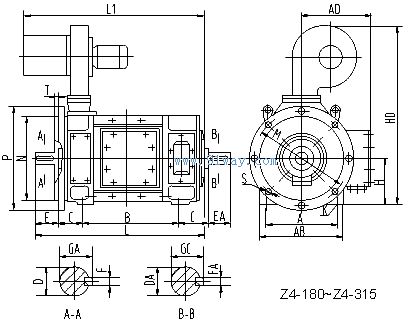

型号Type	安装尺寸 Mounting Dimensions																		外形尺寸Outline Dimensions
	A	B	C	D	E	F	GA	DA	EA	FA	GC	H	K	M	N	S	Holes	T	L	P	AB	AC	AD	HD	L1
Z4-100-1	160	318	63	24	50	8	27	24	50	8	27	100	12	215	180	15	4	4	500	250	197	234	179	398	580
Z4-100-2		358																	540						620
Z4-112/2-1	190	337	70	28	60	8	31	28	60	8	31	112	12	215	180	15	4	4	544	250	221	255	202	452	612
Z4-112/2-2		367																	574						642
Z4-112/2-3		407																	614						682
Z4-112/2-4		477																	684						752
Z4-112/4-1	190	347	70	32	80	10	35	32	80	10	35	112	12	215	180	15	4	4	573	250	221	255	202	452	642
Z4-112/4-2		387																	613						682
Z4-112/4-3		437																	663						732
Z4-112/4-4		497																	723						792
Z4-132-1	216	355	89	38	80	10	41	38	80	10	41	132	12	265	230	15	4	4	619	3000	260	295	240	527	814
Z4-132-2		405																	669						864
Z4-132-3		465																	729						924
Z4-132-4		545																	809						1004
Z4-160-11	254	411	108	48	110	14	51.5	48	110	14	51.5	160	15	300	250	19	4	5	744	350	316	346	283	625	853
Z4-160-12		476																	809						986
Z4-160-21		451																	784						993
Z4-160-22		516																	849						1026
Z4-160-31		501																	834						1043
Z4-160-32		566																	899						1076
Z4-160-41		561																	894						1103
Z4-160-42		626																	959						1136
Z4-160-51		631																	964						1173
Z4-160-52		696																	1029						1206
Z4-180-11	279	436	121	55	110	16	59	55	110	16	59	180	15	350	300	19	4	5	794	400	356	390	305	731	1022
Z4-180-12		501																	859						1087
Z4-180-21		476																	834						1062
Z4-180-22		541																	899						1127
Z4-180-31		526																	884						1112
Z4-180-32		591																	949						1177
Z4-180-41		586																	944						1172
Z4-180-42		651																	1009						1237
Z4-180-51		656																	1014						1242
Z4-180-52		721																	1079						1307
Z4-200-11	318	566	133	65	140	18	69	65	140	18	69	200	19	400	350	19	8	5	977	450	396	430	355	779	1158
Z4-200-12		614																	1025						1206
Z4-200-21		606																	1017						1198
Z4-200-22		654																	1065						1246
Z4-200-31		686																	1097						1278
Z4-200-32		734																	1145						1326
Z4-200-41		756																	1167						1348
Z4-200-42		804																	1215						1396
Z4-225-11	356	701	149	75	140	20	79.5	75	140	20	79.5	225	19	500	450	19	8	5	1140	550	440	474	398	981	1605
Z4-225-12		761																	1200						1665
Z4-225-21		751																	1190						1655
Z4-225-22		811																	1250						1715
Z4-225-31		811																	1250						1715
Z4-225-32		871																	1310						1775
Z4-250-11	406	715	168	85	170	22	90	75	140	20	79.5	250	24	600	550	24	8	6	1225	660	490	524	432	1031	1657
Z4-250-12		775																	1285						1717
Z4-250-21		765																	1275						1707
Z4-250-22		825																	1335						1767
Z4-250-31		825																	1335						1767
Z4-250-32		885																	1395						1827
Z4-250-41		895																	1405						1837
Z4-250-42		955																	1465						1897
Z4-280-11	457	762	190	95	170	25	100	85	170	22	90	280	24	600	550	24	8	6	1315	660	550	584	462	1130	1748
Z4-280-12		852																	1405						1838
Z4-280-21		822																	1375						1808
Z4-280-22		912																	1465						1898
Z4-280-31		892																	1445						1878
Z4-280-32		982																	1535						1968
Z4-280-41		972																	1525						1958
Z4-280-42		1062																	1615						2048
Z4-280-51		1062																	1615						2048
Z4-280-52		1152																	1705						2138
Z4-315-11	508	887	216	100	210	28	106	95	170	25	100	315	28	740	680	24	8	6	1532	800	620	654	497	1221	1897
Z4-315-12		977																	1622						1987
Z4-315-21		967																	1612						1977
Z4-315-22		1057																	1702						2067
Z4-315-31		1057																	1702						2067
Z4-315-32		1147																	1792						2157
Z4-315-41		1157																	1802						2167
Z4-315-42		1247																	1892						2257

型号 TYPE	安装尺寸 Mounting Dimensions in millimeter									外形尺寸 Outline Dimensions in millimeter
	A	B	C	D	E	F	GE	H	K	AB	AC	AD	HD	L	L1	h.
Z4-100-1	160	318	63	24	50	8	4	100	12	197	234	179	398	500	580	10
Z4-112/2-1	190	337	70	28	60	8	4	112	12	221	255	205	452	544	612	10
Z4-112/2-2		367												574	642
Z4-112/4-1	190	347	70	32	80	10	5	112	12	221	255	202	452	573	642	10
Z4-112/4-2		387												613	682
Z4-132-1	216	355	89	38	80	10	5	132	12	260	295	240	527	619	814	12
Z4-132-2		405												669	864
Z4-132-3		465												729	924
Z4-160-11	254	411	108	48	110	14	5.5	160	15	316	346	283	625	744	953	14
Z4-160-12		476												809	986
Z4-160-21		451												784	993
Z4-160-22		516												849	1026
Z4-160-31		501												834	1043
Z4-160-32		566												899	1076
Z4-180-11	279	436	121	55	110	16	6	180	15	356	390	305	731	794	1022	16
Z4-180-12		501												859	1087
Z4-180-21		476												834	1062
Z4-180-22		541												899	1127
Z4-180-31		526												884	112
Z4-180-32		591												949	1177
Z4-180-41		586												944	1172
Z4-180-42		651												1009	1237

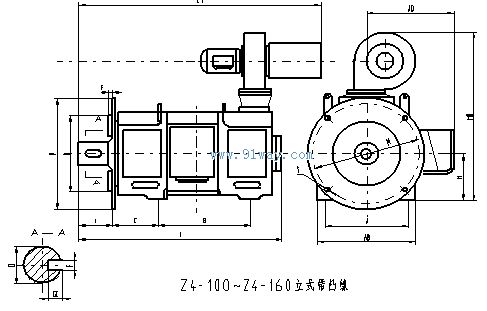

Z4系列直流电机（示意图）
