产品名称: FDGR-35kV系列干式放电线圈
型号规格: FDGR-35kV系列干式放电线圈
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 干式放电线圈
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
FDGR-35kV系列干式放电线圈产品详细说明:

FDGR-35kV系列干式放电线圈型号说明
用途及适用范围

安装于变电站内的并联电容器组在退出运行之后,必须需要有放电器件将其内部充有的电荷释放掉,对于实行自动控制投切的电容器组则更要求在规定的时间内将其电荷释放到安全电压以下。因此安装专用放电线圈是变电站内并联电容器的必要技术安全措施。

基于并联电容器组及其配套设备在操作中的安全可靠性的考虑,电容器组采用单星形接线是推荐选用已被广泛采用的一种接线方式,其放电线圈分别与每相电容器直接并联,二次绕组则接成开口三角形,与保护继电器接成不平衡电压保护回路,作为电容器内部保护。若当电容器组中任一相的某一台电容器内部有部分元件发生损坏故障时,要求不平衡电压保护能够检出并动作与开关,及时将电容器组从电网中断开,此时放电线圈须以其足够高的准确级来保证这一保护性能的实现

结构及性能特点
1 、产品采用进口环氧树脂真空浇注结构,实现了无油化,完全免除了油渗漏、污染环境和易燃等特点。
2、结构简单,安装使用非常方便。
3、产品维护简单,只需在停电检修时擦去表面灰尘即可。
4、加强了内外绝缘使产品具有极高的安全性。
5、采用特殊配方,使产品坚固可靠,机械强度高,在各种环境下长期使用无开裂、断裂等现象。

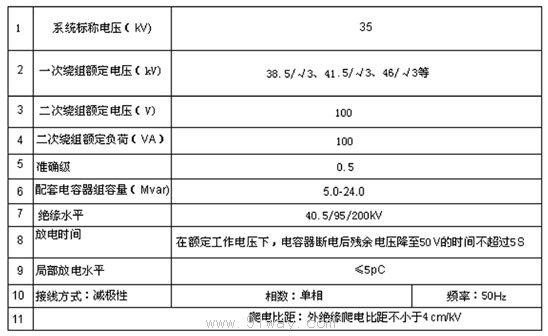

FDGR-35kV系列干式放电线圈主要技术参数


FDGR-35kV系列干式放电线圈技术参数

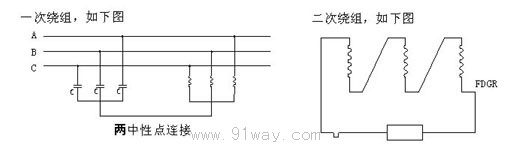

与电容器接线方式
FDGR-35kV系列干式放电线圈接线图

定货须知
  1、系统额定电压和频率
  2、放电线圈一次端子间电压
  3、放电线圈一次端子间配套的电容器容量
  4、放电线圈二次额定电压和负荷及准确级

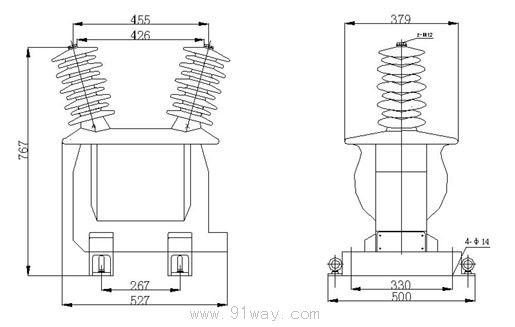

FDGR-35kV系列干式放电线圈外形及安装尺寸图

FDGR-35kV系列干式放电线圈外形及安装尺寸

FDGR-35kV系列干式放电线圈

FDGR-35kV系列干式放电线圈
