LVQB-110/220型户外六氟化硫电流互感器产品详细说明：

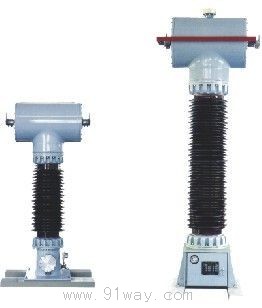

LVQB-110/220型户外六氟化硫电流互感器
概述
LVQB-110型、LVQB-220型SF6电流互感器是满足电力市场的需求而研制生产的一种以SF6气体作为绝缘介质的电磁式电流互感器，产品满足GB1208-1997及IEC相关标准的要求，并通过了电力工业部电气设备质量检验测试中心的检测和国家机械工业局及国家电力公司
的技术鉴定。此电流互感器在交流50Hz、110KV和220KV高压输变电系统中起电气保护和电气测量的作用。

产品结构
产品总体结构为倒立式，主要由壳体、套管和底座三部分组成。壳体位于产品顶部，一次绕组和二次绕组均装在壳体内，一次绕组从二次绕
组中间穿过，他们之间用SF6气体绝缘。壳体与一次回路等电位，通过套管与底座绝缘。二次绕组依靠绝缘件固定在壳体内，其引线通过套管内的金属屏蔽管与底座中的二次接线端子相连，供用户连接测量或保护用负载。底座上设置有吸附剂、二次接线盘及SF6指针式密度继电器等。

使用条件
环境温度：-40℃~+40℃
海拔高度：≤3000m
风 压：≤700Pa
地震烈度：≤8度

订货须知
订货时请注明：
电流互感器型号及名称
额定电流比
所需二次线圈数量、准确级及额定输出
外绝缘类型 (硅橡胶绝缘、瓷质绝缘)
所需备件、附件及其他特殊要求
产品数量及交货期

LVQB-220型电流互感器技术参数

序号	名称	单位	数据
1	额定短时工频耐受电压 (1min有效值)	KV	395
2	额定雷电冲击耐受电压 (全波1.2/50μs) (峰值)	KV	950
3	额定雷电冲击耐受电压 (截波2~5μs) (峰值)	KV	1093
4	局部放电量	PC	≤5
5	SF6气体额定压力 (20℃)	MPa	0.4
6	SF6气体补气压力 (20℃)	MPa	0.35
7	爬电比距		≥25
8	SF6气体年漏气率	mm/kv	≤1%
9	SF6气体水份含量	V/V	≤250×10-6 (出厂控制值)
			≤500×10-6 (运行允许值)
10	单台SF6气体重量/单台总重量	kg	18/1200

序号	电流比A	额定一次 电流A	额定二次 电流A	测量级		保护级		额定输出VA		3S短时热 电流kA	额定动稳 定电流kA
				准确级	仪表保安系数	准确级	准确限值系数	测量级	保护级
1	2×300/5	300	5或1	0.2级或0.5级	FS5或FS10	5P级 或 10P级	20	30	50	31.5	80
		600								50	125
2	2×400/5	400								31.5	80
		800								50	125
3	2×500/5	500						40		31.5	80
		1000								50	125
4	2×600/5	600								31.5	80
		1200								50	125
5	1500/5	1500						50	60
6	2000/5	2000						60
7	2500/5	2500

注：1、每台产品可带六个二次线圈；2、用户特殊要求时可以协商解决。

LVQB-110型电流互感器技术参数

序号	名称	单位	数据
1	额定短时工频耐受电压 (1min有效值)	kV	230
2	额定雷电冲击耐受电压 (峰值) (全波1.2/50μs)	kV	550
3	额定雷电冲击耐受电压 (峰值) (截波2~5μs)	kV	633
4	额定短时热电流 (有效值)	kA	55-87
5	额定动稳定电流 (峰值)	kA	100-125
6	局部放电量	PC	≤5
7	SF6气体额定压力 (20℃)	MPa	0.4
8	SF6气体补气压力 (20℃)	MPa	0.35
9	最小爬电比距	mm/kv	≥25
10	SF6气体年漏气率		≤1%
11	SF6气体水份含量	V/V	≤250×10-6 (出厂值)
			≤500×10-6 (运行值)
12	单台SF6气体重量/单台总重量	kg	7-500

序号	电流比 A	额定一次 电流A	额定二次 电流A	测量级		保护级		额定输出VA
				准确级	仪表保安系数	准确级	准确限值系数	测量级	保护级
1	2×200/5	200	5或1	0.2级 或 0.5级	FS5 或 FS10	5P级 或 10P级	20	30	30
		400
2	2×300/5	300							40
		600
3	2×400/5	400
		800
4	2×500/5	500							50
		1000
5	2×600/5	600
		1200
6	750-1500/5	750						30	30
		1500						50	50
7	1000-2000/5	1000						30	30
		2000						50	50
注：1、每台产品可带4个二次线圈； 2、用户特殊要求时可以协商解决。

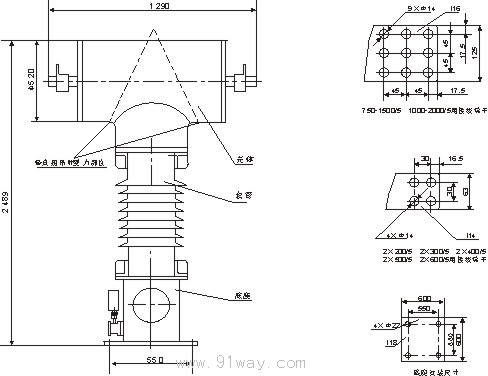

LVQB-110型SF6电流互感器产品外形图

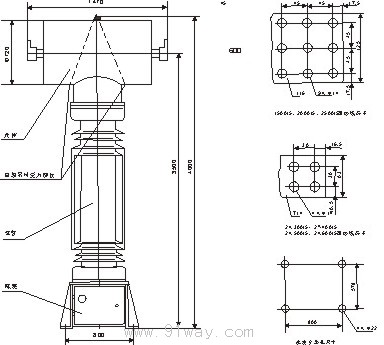

LVQB-220型SF6电流互感器产品外形图
